Criterios de elección

Análisis de las pruebas estáticas para la elección del elemento antivibraciones adecuado.

Informaciones básicas requeridas:

• Carga estática aplicada en cada elemento antivibraciones (ejercida sobre cada uno de los puntos de apoyo).
• Frecuencia perturbadora que debe reducirse y porcentaje de aislamiento deseado.

Cómo escoger el elemento amortiguador antivibración:

• En cuanto al diagrama para comprobar el grado de aislamiento, debe determinarse la correspondiente deflexión estática necesaria para obtener el aislamiento deseado.
• Seleccione el producto que presente la deflexión estática necesaria ante la fuerza que se ejerza.

Ejemplo:

Debe considerarse una aplicación con las siguientes características:

• Carga estática sobre cada soporte: 1 400 N
• Frecuencia para aislar: 1.200 rpm = 20 Hz
• Aislamiento necesario: 90% a 20 Hz

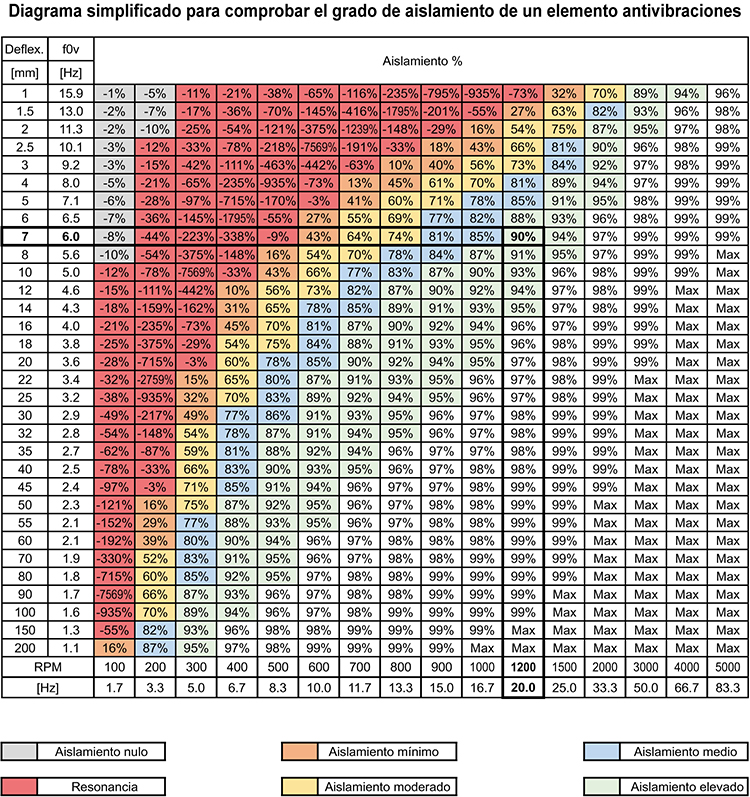

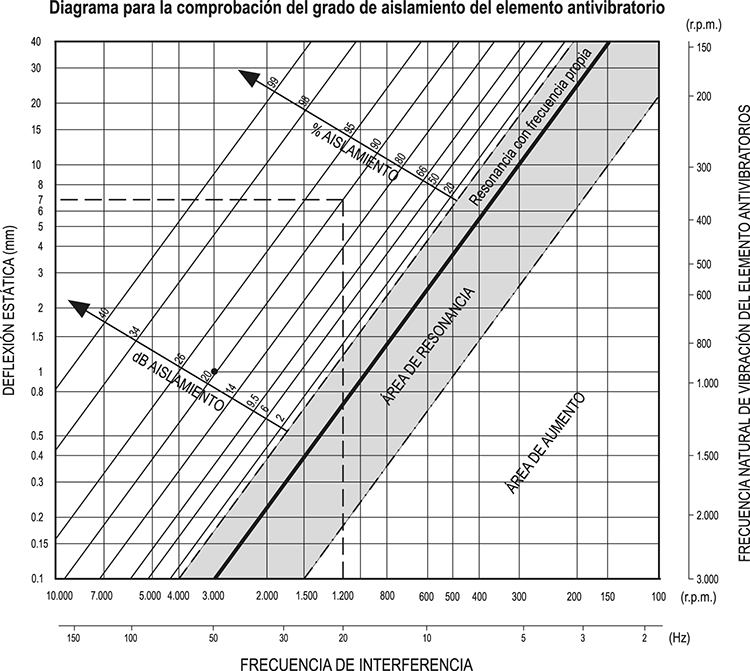

Mediante el siguiente diagrama para la comprobación del grado de aislamiento, referido a los elementos antivibraciones que carecen de amortiguación, por ejemplo, AVM (en caso de amortiguación, el porcentaje de aislamiento podría variar, se aconseja contactar con el servicio técnico de Elesa+Ganter), se comprueba que es necesaria una deflexión estática de al menos 7 mm para obtener un aislamiento del 90% de la frecuencia de 20 Hz.

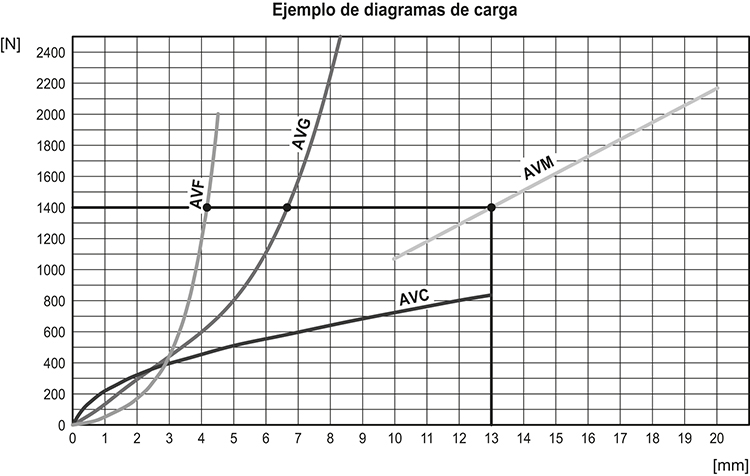

En cuanto al gráfico que figura abajo, los productos con intersección con la línea de los 1 400 N son: AVF, AVG, AVM.

Ante una carga de 1 400 N, las deflexiones estáticas previstas son:

• AVF: aprox. 4 mm (< 7 mm) = aislamiento de aprox. 80 % a 20 Hz
• AVG: aprox. 6,5 mm (< 7 mm) = aislamiento de aprox. 88% a 20 Hz
• AVM: 13 mm (< 7 mm) = aislamiento de aprox. 95% a 20 Hz

El producto que muestra mejor aislamiento y, por lo tanto, el más idóneo es el AVM.
