2.2 ELEMENTOS DE FIJACIÓN CON INSERTOS ROSCADOS (TIPOS DE MONTAJE)

Tipos de montaje para unas condiciones de sujeción óptimas

La base de plástico del pomo no tendría que apoyarse nunca en la superficie de sujeción. De ese modo, los insertos metálicos (espárrago o inserto roscado) no se someten nunca a esfuerzos anómalos con respecto a una fuerza axial (efecto “sacacorchos”). De esta manera, el anclaje del inserto metálico en el material plástico se tensiona de forma correcta, es decir, solo se somete al par aplicado al volante para apretarlo.

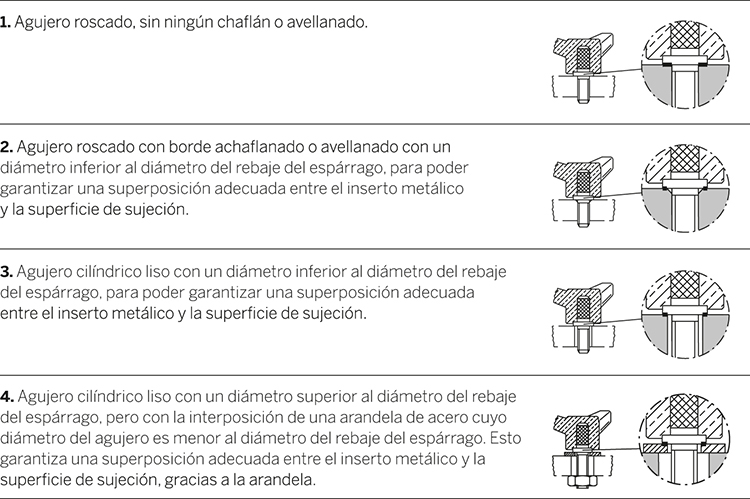

Tipos de montaje incorrectos

Cuando la base de plástico del pomo se apoya directamente sobre la superficie de sujeción, el espárrago o el inserto roscado también es sometido a una fuerza axial (efecto “sacacorchos”), la cual podría poner en peligro el anclaje en el material plástico. Los valores de esta fuerza son siempre superiores, con un amplio margen de seguridad, a los que pueden producirse mediante operaciones manuales normales, pero aquellos diseñadores que deseen tener en cuenta también la posibilidad de un uso indebido, deberán evitar las situaciones ilustradas en los casos 5-6-7.
