Actuadores lineales de doble tubo

GN 491

d GN 491	Fx en N	Fy en N para la longitud l =			Fz en N para la longitud l =			Mx en Nm	My en Nm	Mz en Nm
d GN 491	Fx en N	500	1000	1500	500	1000	1500	Mx en Nm	My en Nm	Mz en Nm
18	425	215	110	-	105	80	-	22	35	40
30	850	1100	900	550	600	350	150	100	100	100
40	1100	3700	2800	1400	2100	600	130	150	140	170
50	1900	3850	2400	2100	3100	700	200	180	220	290
60	2700	6900	2700	5100	6300	2800	360	320	350	500

GN 492

d GN 492	Fx en N	Fy en N para la longitud l =			Fz en N para la longitud l =			Mx en Nm	My en Nm	Mz en Nm
d GN 492	Fx en N	500	1000	1500	500	1000	1500	Mx en Nm	My en Nm	Mz en Nm
18	425	290	180	-	150	105	-	42	50	75
30	850	1500	1300	800	700	550	50	150	150	200
40	1100	6400	3400	1900	2400	750	230	180	210	260
50	1900	7500	5100	2700	3400	850	340	250	350	530
60	2700	11500	9500	8200	7500	3100	610	550	650	980

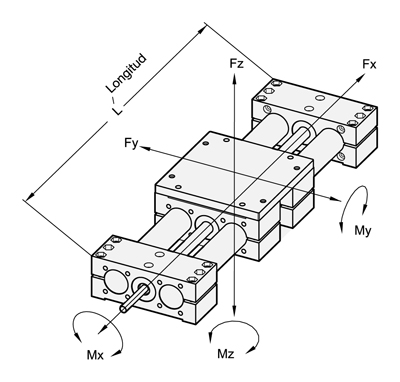

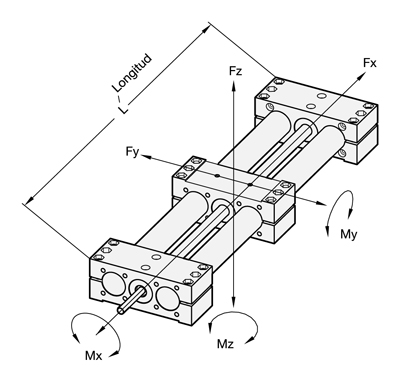

Las fuerzas Fy y Fz especificadas causan una flexión del tubo guía de aprox. 0,5 mm.

DESCRIPCIÓN

El deslizador se desplaza por un husillo roscado trapezoidal de tipo cojinete y una tuerca guía. El deslizador se guía a través de dos tubos cromados paralelos, los cuales aportan una elevada capacidad de carga y permiten que el actuador lineal compense los altos momentos de flexión.

En el caso del tipo GN 492, un segundo deslizador y una placa adaptadora amplían las posibles aplicaciones.

Estos actuadores lineales de doble tubo han sido diseñados para operarlos de forma manual (con volante). Con la lubricación adecuada, estos pueden absorber velocidades giratorias de hasta 250 rpm en el husillo.

La precisión de posicionamiento es de 0,2 mm / 300 mm de carrera, y la holgura inversa máxima de 0,1 mm.

Pueden acoplarse los indicadores de posición digitales DD52R / DD51 / DD52R-E / DD51-E para medir el ajuste o el posicionamiento. La extensión del muñón del eje es posible mediante el uso de kits de instalación GN 491.1.

Para obtener información adicional, consulte las páginas estándar del producto GN 491 / GN 492.
