Introducción
Los perfiles para protección de bordes se instalan en el borde delantero de planchas y láminas metálicas. Protegen las superficies de daños producidos por bordes afilados. Por su parte, los perfiles de junta para protección de bordes presentan un perfil de junta que permite un sellado adicional de puertas, cubiertas y trampillas.
Usos y aplicaciones
La protección de bordes permite reducir al mínimo el riesgo de cortes o abrasiones al manipular piezas de equipos y maquinaria hechas de perfiles de chapa metálica. En este tipo de aplicaciones, los perfiles ofrecen además un 'efecto decorativo' visual. Otras posibles aplicaciones incluyen tendido de cables y tubos, cuando deben evitarse las oberturas y bordes de las láminas divisorias. Esto ofrece una protección fiable de los cables y tubos desconchados o desgastados. En general, el uso de perfiles para la protección de bordes puede reducir la necesidad de aplicar tratamientos como fresado y biselado en láminas de metal cortadas de manera convencional o con láser. Los perfiles de junta para protección de bordes ofrecen los mismos beneficios que los perfiles para protección de bordes. Sin embargo, su uso está recomendado cuando se requiere un sellado adicional de puertas, cubiertas y trampillas a fin de evitar la emisión de polvo, aire caliente o ruido; por ejemplo, para impedir la entrada de agua por aspersión.
Estructura

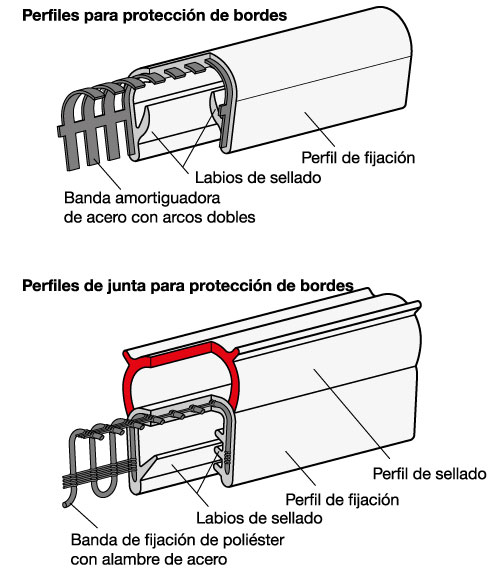

Los perfiles para protección de bordes constan de un perfil de fijación extruido que forma la base de la estructura y se coloca en el borde de la chapa metálica para fijar los de perfiles de protección de bordes. Para aumentar la fuerza de sujeción, el perfil de fijación se refuerza mediante un refuerzo, que impide que el perfil se suelte tras su montaje. El soporte está dispuesto como una banda de fijación de acero o como un banda de fijación de poliéster con alambre de acero. Las bandas de fijación de acero tienen un efecto de sujeción superior, mientras que las bandas de fijación de poliéster con alambre de acero permiten un radio de montaje menor, así como una alineación más uniforme de los bordes. El perfil de sellado se coloca en la parte superior o lateral del perfil de fijación y es bastante ''más blando'. Puede estar hecho del material básico del perfil de sujeción, pero también de materiales concretos para aplicaciones específicas. Para conseguir un sellado óptimo, el perfil de sellado debe estar pretensado y/o moldeado para que pueda adaptarse perfectamente a la superficie de deslizamiento. Los labios de junta en el interior del perfil de fijación garantizan el sellado del perfil de junta para protección de bordes con el borde de la chapa.
Montaje
Para alinear los perfiles, pueden utilizarse unas tijeras o un cúter de cuchilla lateral que sean adecuados para cortar el inserto metálico de fijación. Si hay partes terminales del inserto de la abrazadera que sobresalen de la zona de corte, deben cortarse para evitar que se produzcan lesiones. Los extremos y peraltes del perfil pueden sellarse y/o encolarse posteriormente, según se requiera. El montaje de los perfiles en los bordes se asegura con el soporte. No suele necesitarse cola ni otros adhesivos. Normalmente, los perfiles pueden montarse mediante presión manual. En caso necesario, el perfil puede fijarse de forma adicional utilizando con cuidado un martillo blando.
Radios mínimos de colocación

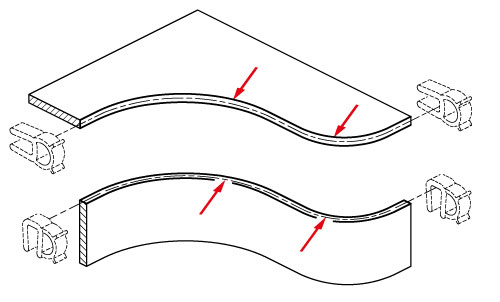

Para garantizar un sellado consistente del perfil y evitar que este se suelte, deben respetarse los radios mínimos de colocación. De este modo, también se facilita el montaje del perfil. Los radios aparecen indicados en las fichas estándar correspondientes y deben utilizarse a modo de guía. Dependiendo de la dirección de la aplicación, se distingue entre radio de corte o de curvatura; es decir, prefiles de estanqueidad interiores o exteriores.
Forma

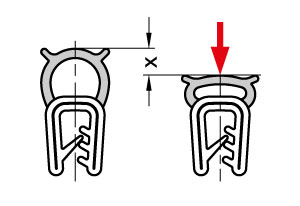

Lo ideal es que los perfiles de junta para protección de bordes mantengan una deformación x de aproximadamente 30 - 50% del valor máximo a fin de garantizar un sellado fiable. Una deformación superior al 50% puede afectar a la estanqueidad y reducir la resistencia del material de sellado debido a la deformación plástica.
Materiales básicos y características

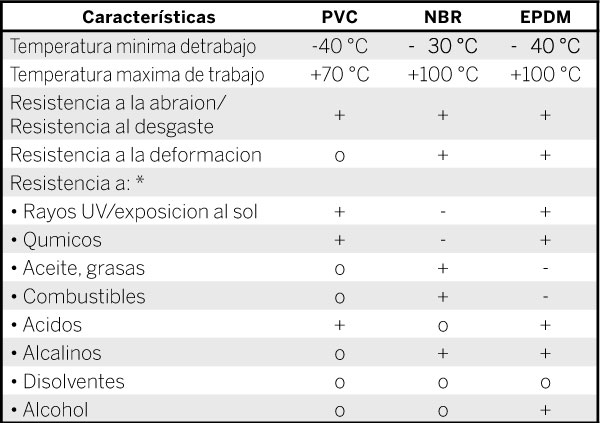

Los perfiles pueden estar hechos de varios materiales básicos, en función de la aplicación. En la tabla de la derecha se resumen las características generales para facilitar la elección. Debido al gran número de agentes químicos, disolventes, etc., no es posible ofrecer especificaciones exactas, ya que los materiales básicos que son fundamentalmente inestables, se pueden transformar en duraderos al combinarse con materiales concretos, y viceversa. La concentración, temperatura y tiempo de exposición también juegan un papel importante. Se advierte al cliente que verifique la resistencia cuando se combinen determinados materiales en contacto entre ellos. * + resistente, o condicionalmente resistente, - no resistente
Certificación UL (perfiles de junta como EPDM)
UL (Underwriters Laboratories) es una empresa global independiente que se dedica a las ciencias de la seguridad, parecida a TÜV en Alemania. Su certificación se exige como una prioridad en los mercados estadounidense y canadiense. Los perfiles de sellado para protección de bordes GN 2180 (véase la página 1550) fabricados con EPDM llevan la marca de “componente reconocido por UL”. Esto significa que los perfiles pueden utilizarse como componentes en productos acabados cuyo uso previsto también está certificado por UL. Entre clientes y empresas, cada vez es más importante la necesidad de este tipo de certificación, ya que permite garantizar la calidad, el procesamiento, la durabilidad y la seguridad del producto.

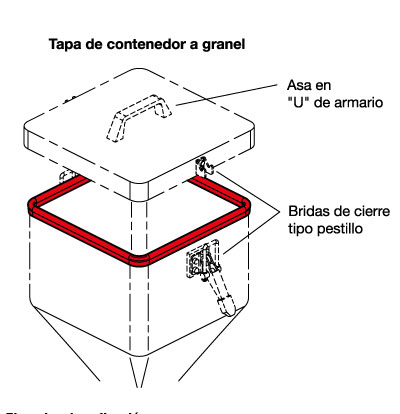

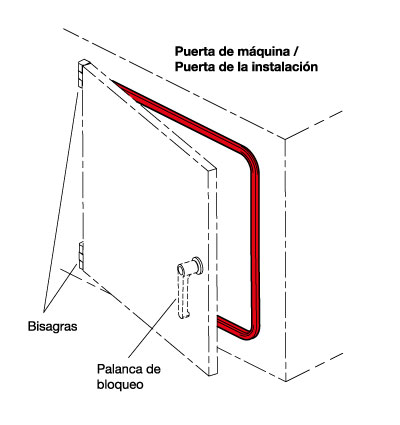

Ejemplos de aplicación
Con su versatilidad, los perfiles para protección de bordes y/o los perfiles de junta para protección de bordes pueden utilizarse en diversas aplicaciones, en combinación con otros productos Elesa+Ganter.
- Elementos de cierre
- Bisagras
- Bridas de sujeción

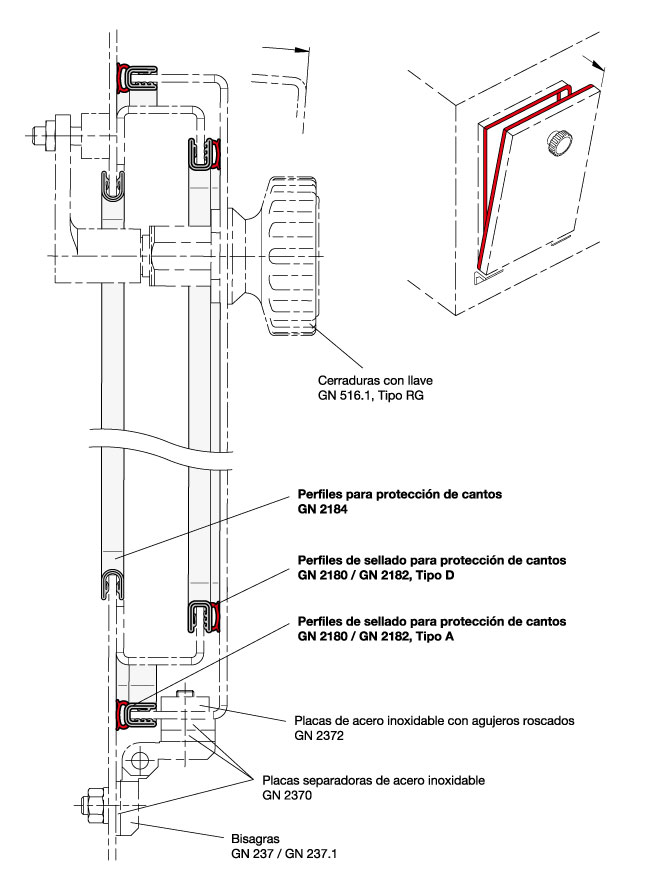

Ejemplo de aplicación
La construcción descrita muestra una aplicación estándar de perfiles para protección de bordes y perfiles de sellado para protección de bordes. Los perfiles de sellado para protección de bordes se fijan a la puerta y al marco fijo. La apertura de la puerta se cubre con un perfil para protección de bordes en el borde de corte de esta.
