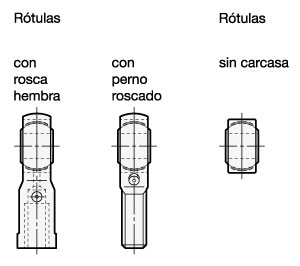

Tipo de Acero
Modelo N
Cárter, acero, cincado
Acople
Anillo interno, acero, templado
Cuerpo esférico, latón
Posible lubricación.
Modelo W
Cárter, acero, cincado
Acople
Anillo interno, acero, templado
Cárter, acero, cincado
con inserto PTFE
autolubricado.
Características para uso general:
Para uso general y en particular para continuos cambios de la presión y de las sacudidas en plano radial y axial.
Para uso general, especialmente para aplicaciones bajo condiciones de trabajo dinámicas. Capacidad de carga inferior que en el modelo N
Tipo de acero inoxidable
Modelo NH
Cárter, acero inoxidable
Acople
Anillo interno, acero, templado,
Cuerpo esférico bronce
Posible lubricación.
Modelo WH
Cárter, acero inoxidable
Acople
Anillo interno, acero, templado
Acero zincado, bronce, con inserto PTFE
autolubricado.
Modelo WK
Cárter, acero inoxidable
Acople
Anillo interno, acero inoxidable, templado.
Alojamiento de acero inoxidable, con inserto PTFE
autolubricado.
Como el modelo N Para usare en áreas con riesgo de corrosión.
Como el modelo W Para usare en áreas con riesgo de corrosión.
Como el modelo W Para usarse en áreas en las cuales resulta de primordial importancia el mayor grado posible de resistencia a la corrosión. Such as for instance in the food industry.

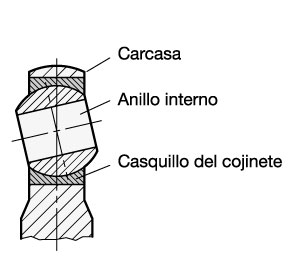

Juego del cojinete
El juego del cojinete se refiere al huelgo por el cual el anillo interno dentro del casquillo del cojinete se puede mover en el plano radial o axial sin lubricación.
Resultados obtenidos con una carga aplicada de 100 n a temperatura ambiente.
Lubricación
Las cabezas de rotulas modelo n se suministran sin lubricacion, una vez de instalarse las mismas han de lubricarse convenientemente antes de su utilizacion. Dentro de una escala de temperaturas de -20° C a + 125° C, se ha comprobado que una grasa para múltiples usos resulta adecuada. Bajo condiciones extremas se recomienda utilizar una grasa de alta calidad, como por ejemplo Gleitmo 805K. Las cabezas de rótulas del modelo W (autolubricadas) nunca deben ser lubricadas. El anillo interno se desliza sobre un inserto PTFE del cuerpo esférico.
Temperatura de trabajo
Las cabezas de rótulas del modelo N (lubricación posible) pueden usarse dentro de una escala de temperaturas de -50° C a + 200° C y aún superior si se usa con una grasa de alta temperatura. Las cabeza de rótulas del modelo W (autolubricadas) pueden usarse en una escala de temperaturas de -50° C a + 200° C. Por lo general, el uso con una temperatura superior es posible, pero por supuesto que esto acortará la vida útil del elemento.
Valores de carga
Los valores de carga son valores relacionados al cojinete, a los cuales se ha llegado partiendo de los datos de la materia prima de los materiales básicos de construcción. Éstos se usan para determinar la elección de la cabeza de rótula para una carga dada. No obstante, estos podrian ser reducidos para satisfacer los requerimientos en circunstancias particulares.

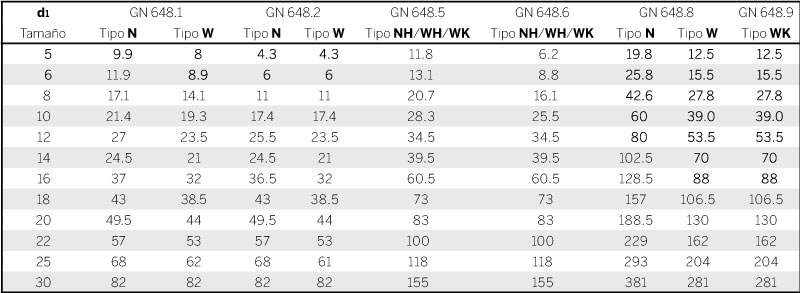

Valores de carga estática Co
Co da la carga radial estática permitida que puede ser aplicada a la cabeza de rótula con la sección transversal más débil sin causar deformaciones permanentes. Los valores Co señalados en el catálogo han sido calculados en base a las especificaciones de la materia prima correspondiente. Consecuentemente, un número aleatorio de cabeza de rótulas fue probada en condiciones de carga con una temperatura ambiente. Todas las pruebas en condiciones de carga se basaron en el uso de hasta un 80 % antes de la aparición de la deformación y por consiguiente dejando un factor de seguridad de 1,25. El valor de carga estática Co se utiliza para obtener la carga axial admisible, la cual por lo general está limitada por el esfuerzo de montaje del cojinete interno. Para obtener la carga axial máxima Fa se efectuaron pruebas en el mayor ángulo oblicuo admisible y el resultado obtenido se muestra en la tabla de abajo: Fa = 0,4 Co para el tipo N Fa = 0,2 Co para los tipos NH, W, WH, WK

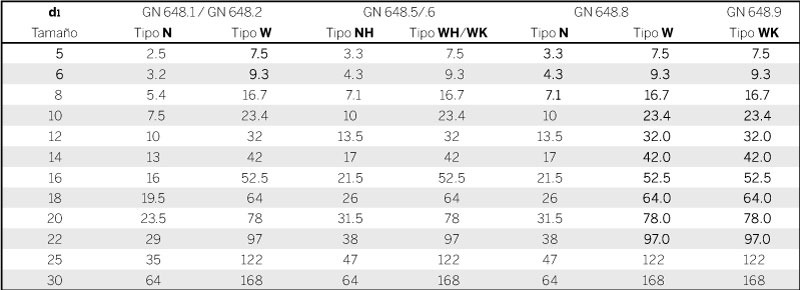

Valor de carga dinámica C en kN
Nos orientan en la evaluacion de la vida util de las cabezas de rótulas cuando se utilizan bajo condiciones dinámicas. Los valores nominales pueden suministrarse si son requeridos.
