Haltemagnete / Rohmagnete

Anwendung

Magnete sind einfache Elemente die helfen Aufgaben einfacher, effizienter und zuverlässiger zu lösen.

Wenn zum Befestigen nicht gebohrt werden darf, um z. B. Korrosionsschutzschichten nicht zu verletzen, ein nachträglicher oder ortsveränderlicher Anbau gewünscht ist oder nur eine zeitweise Fixierung benötigt wird, bietet diese Produktgruppe eine große Auswahl an geeigneten Magneten.

Bauformen

Anhand einer begrifflichen Einteilung hinsichtlich der Form und der Funktion ergeben sich 7 unterschiedliche Magnet-Bauformen:

Knopf- und U-Magnete sowie Haltemagnete in Scheiben- oder Stabform stellen zusammen mit den Schrauben mit Magneteinsatz die größte Gruppe dar. Den Namen Haftmagnete tragen solche Elemente, die zum direkten Befestigen verwendet werden. Rohmagnete dienen in der Regel zum Aufbau von anwendungsspezifischen Magnetsystemen.

Aufbau

Abgesehen von den Knopf- / U- und Rohmagneten kann grundsätzlich von Magnetsystemen gesprochen werden. Sie besitzen auf Grund ihres Aufbaues nur eine Haftebene. Durch Rückschlussbleche wird die gesamte magnetische Energie auf die Haftfläche konzentriert und die räumliche Wirkung des Magnetfeldes begrenzt, um so einer Aufmagnetisierung der Umgebung vorzubeugen.

Magnetwerkstoffe

Innerhalb der verschiedenen Bauformen stehen unterschiedliche Magnetwerkstoffe zur Auswahl. Um anwendungsspezifischen Gegebenheiten möglichst gerecht zu werden, sind in der folgenden Tabelle die wichtigsten Merkmale der jeweiligen Magnetwerkstoffe aufgezeigt.

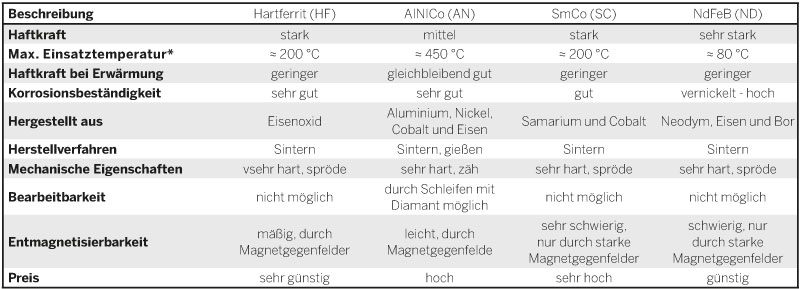

Magnetwerkstoffe im Vergleich

* Die max. Einsatztemperatur ist nur ein Richtwert, da sie auch von der Dimensionierung des Magneten abhängt.

Haftkraft

Die tatsächlich erreichbare Haftkraft der Magnete hängt neben der Bauform und des Magnetwerkstoffs noch von mehreren weiteren Einflussfaktoren ab.

Einflussfaktoren

• Luftspalt

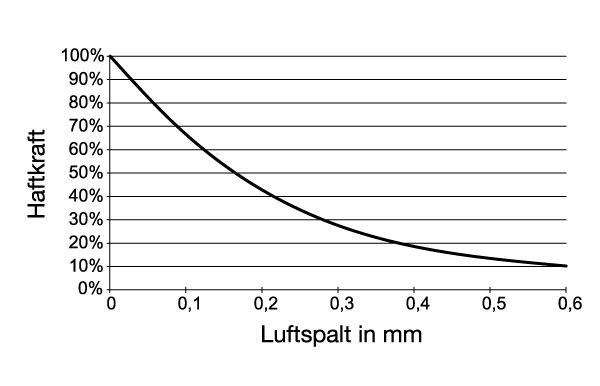

  Ein Luftspalt oder magnetisch nicht leitende Werkstoffe zwischen Werkstück und Magnet wirken isolierend auf den Magnetfluss. Die Haftkraft wird entsprechend dem Abstand reduziert.

• Werkstückdicke
  Eine Mindestwerkstückdicke sollte eingehalten werden, um den Magnetfluss und damit die Haftkraft nicht einzuschränken

• Material

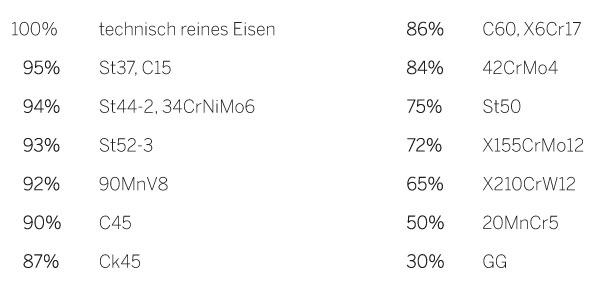

  Stahl- und Eisenwerkstoffe mit niedrigen Kohlenstoff- und Legierungsanteilen begünstigen den Magnetfluss. Ebenso leiten ungehärtete Werkstücke den Magnetfluss besser, wodurch größere Haftkräfte möglich werden.

• Werkstoffoberfläche

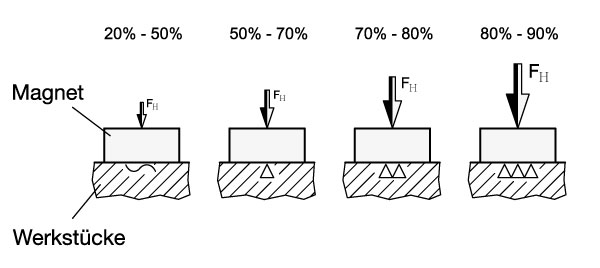

  Eine große Rauheit oder Unebenheit hat die gleiche Wirkung wie ein Luftspalt. Sie wirkt sich reduzierend auf die Haftkraft aus.

• Verschiebekraft

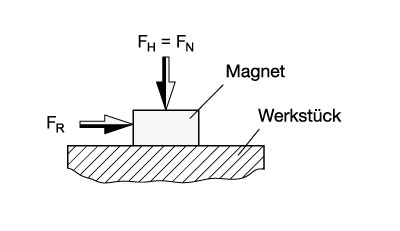

  Die Verschiebekraft entspricht der Reibkraft und hängt vom Reibungskoeffizienten der Reibpaarung zwischen Magnet und Werkstück sowie der vorliegenden Haftkraft der Magnete ab.
  Gummierte Magnetsysteme haben aufgrund großer Reibwerte hohe Verschiebekräfte.br>

Die in den Tabellen der Normseiten angegebenen Nennhaftkräfte sind Mindestwerte, die bei Raumtemperatur, senkrechtem „Abriss“ und vollflächiger Auflage des Magneten Werkstücken aus Stahl mit wenig Kohlenstoff und einer Mindestdicke von 10 mm erreicht werden.
