Rohr- Klemmverbinder

Rohr-Klemmverbinder sind Klemmelemente ausAluminium oder Edelstahl, die sich, unter Verwendung von handelsüblichen Rund- oder Vierkantrohren, einfach und schnell zu Funktionssystemen zusammenfügen lassen.

Innerhalb der verschiedenen Klemmverbinder-Typen wird zwischen einteiligen und mehrteiligen Ausführungen unterschieden.

Einteilige, geschlitzte Klemmverbinder ergeben sehr stabile Rohrkonstruktionen. Verwendet werden können aber nur runde Präzisionsrohre nach DIN 2391, deren Außendurchmesser innerhalb eines relativ engen Toleranzbereichs liegen.

Mehrteilige Klemmverbinder (Halbschalenausführung) stellen keine besonderen Anforderungen an die Rohrtoleranz, sie können auch mit Vierkantrohren kombiniert werden und lassen sich auch an bereits bestehenden Konstruktionen anbauen.

Als Klemmschrauben können wahlweise Zylinderschrauben DIN 912 oder, wenn Klemmen und Lösen wiederholt durchgeführt wird, verstellbare Klemmhebel GN 911 eingesetzt werden. Als Mutter dienen Sechskantmuttern DIN 985 (ISO 10511, selbstsichernd durch Polyamidring).

Die Klemmstellen haben beidseitig einen geschlossenen Sechskant, so dass die Lage von Sechskantmutter und Klemmelement frei gewählt werden kann.

Innerhalb des Rohr-Klemmverbinder-Programmes stehen die verschiedensten Bauteile zur Verfügung.

Das Roh-Klemmverbinder Programm verfügt über eine große Auswahl, welche in Verbindung mit Lineareinheiten (Rohre mit Verstellspindel).

• Kreuz-Klemmverbinder
• Kreuzflansch-Klemmverbinder
• Flansch-Klemmverbinder
• Fuß-Klemmverbinder
• Fußflansch-Klemmverbinder
• Winkel-Klemmverbinder
• Muffenklemmverbinder
• Laschen-Klemmverbinder
• Laschen-Klemmverbinder

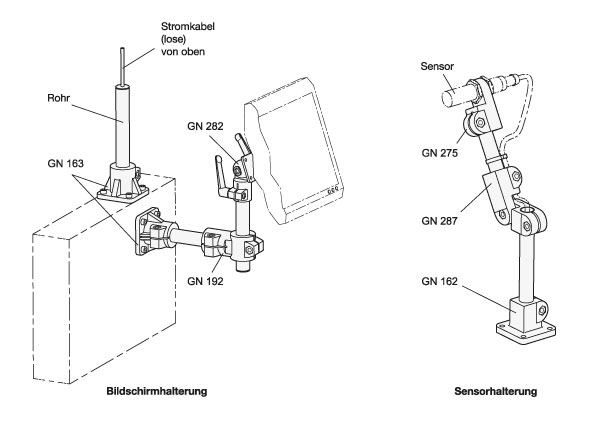

• Sensorhalter
