2.4 GEWINDEENDEN

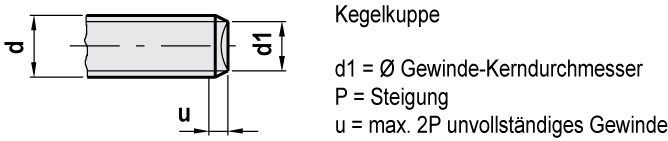

Alle Gewindebolzen der ELESA+GANTER Elemente haben Fasen gemäß ISO 4753.

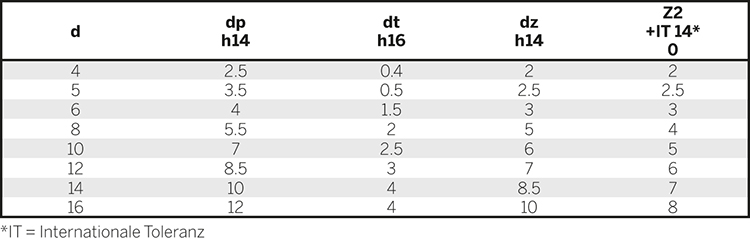

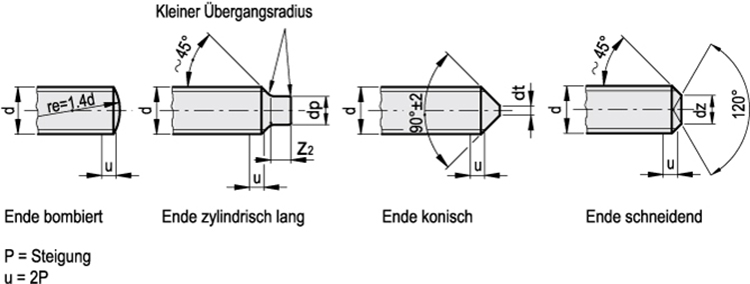

Auf Anfrage und bei hinreichenden Mengen können Bolzen mit unterschiedlichen Endstücken geliefert werden. Diese Enden müssen der hier angeführten Art sein, gemäß der ISO 4753 Tabelle für “Befestigungselemente: Enden von Elementen mit ISO metrischen Außengewinde” geliefert werden.
-
