Lineareinheiten

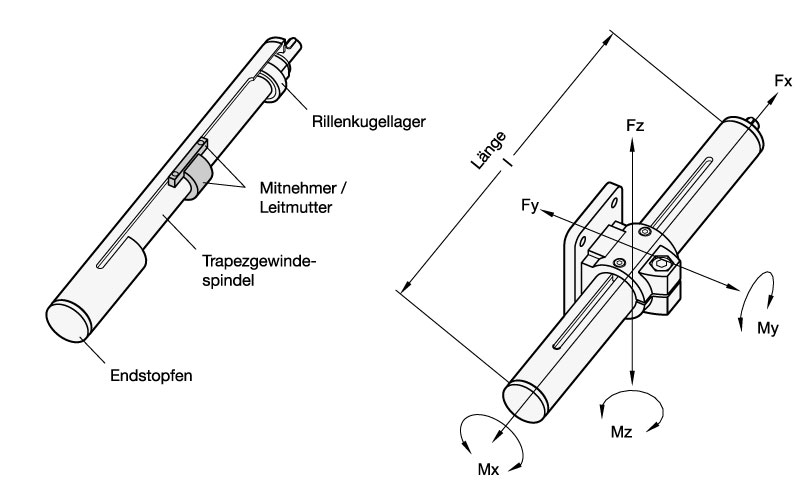

Lineareinheit	Fx in N	Fy in N bei Länge l =			Fz in N bei Länge l =			Mx in Nm	My in Nm	Mz in Nm
Lineareinheit	Fx in N	500	1000	1500	500	1000	1500	Mx in Nm	My in Nm	Mz in Nm
18	400	80	-	-	65	-	-	1.5	4.5	4.5
30	850	500	70	15	550	55	10	6.5	15	15
40	1100	2150	250	65	1900	150	50	15	42	42
50	1750	3100	650	150	3100	650	150	29	69	69
60	2600	4550	1500	400	4550	1400	350	45	125	125

Die Belastungsdaten gelten für Lineareinheiten GN 291, GN 292, GN 293 aus Stahl (SCR) oder Edelstahl (NI).

Bei den angegebenen Kräften Fy und Fz tritt eine Durchbiegung des Führungsrohres von ca. 0,5 mm auf.

Über die kugelgelagerte Trapezgewindespindel der Lineareinheiten wird eine Leitmutter axial bewegt. Der Mitnehmer sorgtfür die Verdrehsicherung und die Verbindung zu den verschiedenen Verfahrschlitten. Die Lineareinheiten sind für die Handbedienung (Handrad) konzipiert.

Die Positioniergenauigkeit beträgt 0,2 mm / 300 mm Hub, das Umkehrspiel beträgt max. 0,1 mm.

Führungsrohre gibt es in der Ausführung Stahl verchromt (SCR) oder Edelstahl (NI) nichtrostend. Sie werden mit dem Toleranzbereich von Präzisionsstahlrohren DIN 2391 bzw. DIN 2462 gefertigt

Aus dem Rohr-Klemmverbinder-Programm stehen die verschiedensten Bauteile zur Verfügung, um die Lineareinheiten zu befestigen und zu Verfahrschlitten auszubauen.

Desweitere können digitale Stellungsanzeiger (DD52R / DD51) angebaut werden, um die Verstellung bzw. Positionierung zu messen.

Für Anwendungsfälle bei denen große Torsionsmomente Mx auftreten, sind Lineareinheiten aus Vierkant-Rohr oder Doppelrohr-Lineareinheiten vorzuziehen.

Auch für Vierkant-Rohre stehen aus dem Rohrklemmverbinder-Programm die verschiedensten Bauteile zur Verfügung.Dabei werden die Verstellschlitten aus zweiteiligen Elementen gebildet, wodurch an die Präzision der Vierkant-Rohre keine besonderen Anforderungen gestellt werden.

BESCHREIBUNG

Lineareinheit GN 291 mit Rechts- oder Linksgewinde, Wellenzapfen ein-oder beidseitig, versehen mit einem Verfahrschlitten GN 146.1.

Vierkant-Lineareinheit GN 291.1 mit Rechts- oder Linksgewinde, Wellenzapfen ein- oder beidseitig, versehen mit einem Verfahrschlitten GN 147.1.

BESCHREIBUNG

Lineareinheit GN 292 mit Rechts- und Linksgewinde, Wellenzapfen ein- oder beidseitig, versehen mit zwei Verfahrschlitten GN 146.1, die beiden Schlitten bewegen sich symmetrisch.

Vierkant-Lineareinheiten GN 292.1 auf Anfrage.

BESCHREIBUNG

Lineareinheit GN 293 mit zwei getrennten Gewindespindeln, jeweils mit Rechts- oder Linksgewinde versehen mit zwei Verfahrschlitten GN 146.1, die beiden Schlitten bewegen sich unabhängig voneinander.

Vierkant-Lineareinheiten GN 293.1 auf Anfrage.
