Especificaciones principales
Cable, barras y tornillos
Acero inoxidable AISI 316.
Ejecuciones estándar
Orificios pasantes roscados.
- AVC-4: el cable se desarrolla para cuatro espiras.
- AVC-6: el cable se desarrolla para seis espiras.
- AVC-8: el cable se desarrolla para ocho espiras.

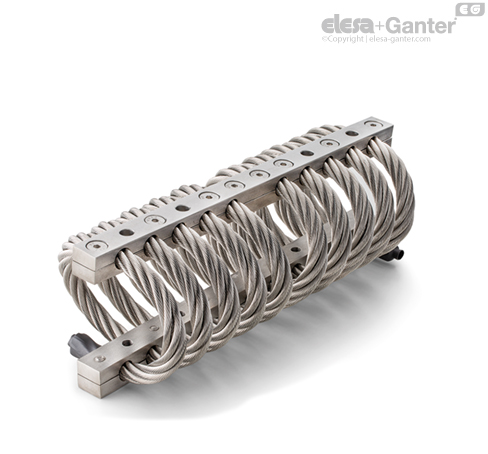

- AVC-10: el cable se desarrolla para diez espiras.
Información general
Características y aplicaciones
Los antivibraciones de cable AVC están compuestos por dos parejas de barras, unidas entre sí por un cable con desarrollo helicoidal (en espiral).
Se suelen usar para aislar las vibraciones y absorber los golpes cuando se necesita resistencia a la tensión, la compresión y la fuerza de cizallamiento.
Las vibraciones pueden causar:
- mal funcionamiento y disminución de la vida útil de la máquina o de máquinas adyacentes;
Son especialmente apropiados para su uso con HVAC, bombas, equipos de depuración y desalinización, paneles de instrumentos, en entornos ferroviarios, navales o militares. En la fig. 1 se muestran esquemas de algunos ejemplos de aplicación.
Véase Elementos antivibraciones de altas prestaciones. Características y criterios para su elección.
| Descripción | Resistencia a la compresión | Esfuerzo de retención axial | Resistencia al cizallamiento |
Carga mín.
[N] | Carga máx.
[N] | Deflexión mín.
[mm] | Deflexión máx.
[mm] | Carga mín.
[N] | Carga máx.
[N] | Deflexión mín.
[mm] | Deflexión máx.
[mm] | Carga mín.
[N] | Carga máx.
[N] | Deflexión mín.
[mm] | Deflexión máx.
[mm] |
| AVC-4-4-53 | 50 | 110 | 2 | 5 | 50 | 110 | 1 | 3 | 20 | 40 | 5 | 10 |
| AVC-4-4-64 | 45 | 90 | 2 | 6 | 45 | 90 | 3 | 5 | 10 | 33 | 5 | 13 |
| AVC-4-6-61 | 200 | 300 | 2 | 4 | 200 | 300 | 2 | 3 | 70 | 150 | 3 | 7 |
| AVC-4-6-93 | 70 | 140 | 2 | 7 | 70 | 140 | 3 | 6 | 30 | 70 | 5 | 13 |
| AVC-4-7-110 | 80 | 180 | 2 | 9 | 80 | 180 | 2 | 8 | 30 | 90 | 5 | 17 |
| AVC-4-8-80 | 370 | 660 | 2 | 6 | 370 | 660 | 2 | 4 | 100 | 270 | 4 | 12 |
| AVC-4-10-80 | 850 | 1500 | 2 | 5 | 850 | 1500 | 1 | 3 | 400 | 900 | 4 | 11 |
| AVC-4-10-108 | 300 | 630 | 2 | 7 | 300 | 630 | 2 | 6 | 150 | 300 | 5 | 14 |
| AVC-4-13-102 | 1000 | 2500 | 2 | 8 | 1000 | 2500 | 2 | 5 | 500 | 1000 | 5 | 13 |
| AVC-4-13-133 | 420 | 1060 | 2 | 11 | 420 | 1060 | 3 | 9 | 170 | 520 | 5 | 22 |
| AVC-4-16-120 | 1260 | 3000 | 2 | 9 | 1260 | 3000 | 2 | 5 | 440 | 1780 | 4 | 18 |
| AVC-4-16-152 | 680 | 1780 | 2 | 13 | 680 | 1780 | 3 | 9 | 340 | 1020 | 6 | 24 |
| AVC-6-7-82 | 200 | 450 | 2 | 6 | 200 | 450 | 2 | 5 | 100 | 230 | 3 | 11 |
| AVC-6-8-67 | 600 | 1000 | 2 | 4 | 600 | 1000 | 2 | 3 | 300 | 600 | 3 | 8 |
| AVC-6-10-80 | 1500 | 2500 | 2 | 5 | 1500 | 2500 | 1 | 3 | 750 | 1400 | 5 | 11 |
| AVC-6-10-140 | 380 | 660 | 4 | 10 | 380 | 660 | 4 | 8 | 85 | 300 | 5 | 26 |
| AVC-6-13-90 | 1560 | 3480 | 2 | 6 | 1560 | 3480 | 1 | 3 | 550 | 1475 | 4 | 12 |
| AVC-6-13-135 | 850 | 1500 | 4 | 11 | 850 | 1500 | 4 | 11 | 300 | 800 | 6 | 21 |
| AVC-8-10-80 | 1300 | 2500 | 2 | 5 | 1300 | 2500 | 1 | 2 | 400 | 920 | 3 | 9 |
| AVC-8-10-140 | 300 | 820 | 3 | 11 | 300 | 820 | 1 | 6 | 100 | 390 | 6 | 24 |
| AVC-8-13-120 | 1500 | 3000 | 4 | 11 | 1500 | 3000 | 3 | 7 | 600 | 1500 | 7 | 19 |
| AVC-8-13-145 | 1230 | 2080 | 4 | 12 | 1230 | 2080 | 4 | 8 | 540 | 1080 | 5 | 22 |
| AVC-10-16-150 | 2400 | 4900 | 5 | 11 | 2400 | 4900 | 4 | 9 | 820 | 2000 | 5 | 20 |
| AVC-10-16-185 | 1750 | 2800 | 6 | 16 | 1750 | 2800 | 6 | 12 | 280 | 1160 | 6 | 30 |
La carga mínima es el valor bajo el cual el antivibratorio no es capaz de aislar las vibraciones por cuanto resultaría demasiado rígido.
La carga máxima es el valor por encima del cual puede darse algún tipo de cesión que pueda poner en peligro el funcionamiento del antivibraciones.
La deflexión mínima es el aplastamiento del soporte antivibraciones correspondiente a la carga mínima.
La deflexión máxima es el aplastamiento del soporte antivibraciones correspondiente a la carga máxima.
