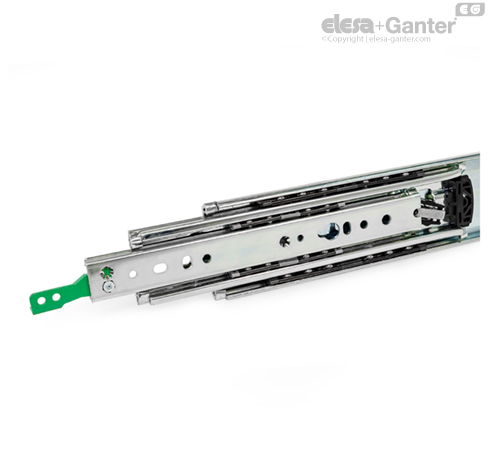

GN 1440-MR Guías telescópicas Con tope de goma, pestillo detrás, derecha

Las guías telescópicas GN 1440 se instalan verticalmente y por pares. La carrera alcanza ≈ 100 % de la longitud nominal l₁ (extensión total). Las jaulas de bolas de plástico patentadas garantizan un movimiento fluido de la guía.

Las guías telescópicas de distintos tipos, p. ej., con o sin pestillo, se pueden combinar libremente, razón por la cual la guía GN 1440 se suministra por unidades y no por pares. Gracias al diseño mecánico simétrico, los tipos B y K se pueden montar tanto en el lado derecho como en el izquierdo de la extensión.

Todos los agujeros de montaje son fácilmente accesibles mediante agujeros auxiliares. Solo se muestran los agujeros de montaje, pero puede haber otros orificios relacionados con la producción.

* El orificio solo se puede utilizar en los tipos B y K. | ** El orificio solo se puede utilizar en los tipos B, MR y ML.

Para que las mencionadas fuerzas de carga F_S puedan ser absorbidas de manera fiable en la estructura circundante, deben utilizarse todos los agujeros pasantes disponibles de las guías exterior e interior que tengan un diámetro (Ø) de 6,6. Alternativamente hay disponibles agujeros con un diámetro (Ø) de 5,2. Los agujeros alargados, con un diámetro de 6,6 x 3,4, facilitan el ajuste durante el montaje en caso necesario. Si no se utilizan tornillos de montaje, la capacidad de carga se reduce. Pueden utilizarse los siguientes tornillos para el montaje:

Los topes de goma amortiguan el impacto de la guía en sus dos respectivas posiciones finales. Esta característica minimiza el ruido y aumenta la vida útil. Acoplados a las guías de manera parcialmente oculta, parcialmente visible, los topes cumplen con los requisitos relativos a forma, materiales y dureza.

Si se produce un aumento de la carga estática o dinámica en la dirección de extensión, esta debería absorberse por medio de topes finales adicionales.

Los tipos MR / ML se utilizan en aplicaciones en las que el dispositivo corredizo deba bloquearse en la posición final trasera. Esta característica evita que la guía se extienda por sí sola debido, por ejemplo, a una posición inclinada. Si se producen cargas mayores en la dirección de extensión en la posición bloqueada, estas deberían absorberse por medio de elementos de bloqueo externos.

Cuando se cierra, el mecanismo del pestillo se bloquea en su posición sujeto gracias a una carga de muelle y un rebaje en la guía exterior. Al presionar la palanca de liberación, las guías interior y central se liberan para poder ser extendidas. Al volver a la posición retraída, el mecanismo se vuelve a bloquear automáticamente en su posición en el rebaje de la guía exterior al moverse sobre una rampa.

El tipo K se utiliza cuando la extensión debe permanecer en la posición extendida durante cierto tiempo. Esta característica permite realizar trabajos de mantenimiento con la guía extendida, por ejemplo. Si se producen cargas mayores en la posición bloqueada, estas deben ser absorbidas por medio de elementos de bloqueo adicionales.

Para que la función se active, la guía debe estar completamente extendida hacia delante, donde se bloqueará automáticamente mediante una palanca de bloqueo pretensada. Al presionar la palanca, la guía se libera y eso permite que la guía se retraiga de nuevo.

Los tipos QR / QL combinan las características de los tipos MR, ML y K. Las guías interior y central se bloquean en sus dos respectivas posiciones finales.

A diferencia del bloqueo del tipo K, los tipos QR / QL funcionan a través de una varilla interna. Al presionar la palanca de desbloqueo verde, se activa el elemento basculante de bloqueo, liberando el raíl deslizante para su retracción o extensión.
