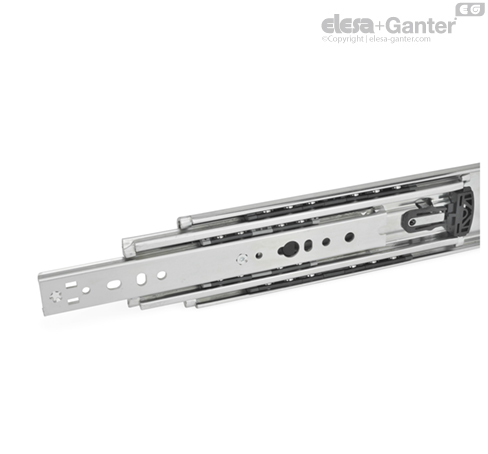

Acero, con extensión total, capacidad de carga de hasta 3250 N
Con tope de goma
Acero, con extensión total, capacidad de carga de hasta 3250 N
Con tope de goma
Tipos
Tipos
- Tipo B: con tope de goma
- Tipo MR: con tope de goma, pestillo detrás, derecha
- Tipo ML: con tope de goma, pestillo detrás, izquierda
- Tipo K: con tope de goma, pestillo delante
- Tipo QR: con tope de goma, pestillo detrás y delante, derecha
- Tipo QL: con tope de goma, pestillo detrás y delante, izquierda
N.º de identificación
N.º de identificación
- N.º 1: montaje con agujeros pasantes
Perfil de guía
Perfil de guía
Acero
Zincado, azul pasivado ZB
Cojinetes
Cojinetes
Cojinete de rodillos de acero endurecido
Jaula de bolas
Jaula de bolas
Plástico
Elementos de cierre
Elementos de cierre
- Zamac
- Plástico
Tope de goma
Tope de goma
Plástico
Temperatura de trabajo de -20 °C a +100 °C
Temperatura de trabajo de -20 °C a +100 °C
Las guías telescópicas GN 1440 se instalan verticalmente y por pares. La carrera alcanza ≈ 100 % de la longitud nominal l1 (extensión total). Las jaulas de bolas de plástico patentadas garantizan un movimiento fluido de la guía.
Las guías telescópicas de distintos tipos, p. ej., con o sin pestillo, se pueden combinar libremente, razón por la cual la guía GN 1440 se suministra por unidades y no por pares. Gracias al diseño mecánico simétrico, los tipos B y K se pueden montar tanto en el lado derecho como en el izquierdo de la extensión.
Todos los agujeros de montaje son fácilmente accesibles mediante agujeros auxiliares. Solo se muestran los agujeros de montaje, pero puede haber otros orificios relacionados con la producción.
- otras longitudes y espacios de separación entre agujeros
- otros opciones de acoplamiento
- otras superficies
Agujeros de montaje - guía exterior
| l1 | a6 | a7 | a8 | a9 | a10 | a11 | a12 | a13 | a14 | a15 | a16 | a17 | a18 |
| 300 | - | - | - | - | - | - | - | - | 161 | 173 | 193 | 213 | 228 |
| 400 | - | - | - | - | - | - | - | - | 261 | 273 | 293 | 313 | 328 |
| 500 | - | - | - | - | - | - | - | - | 361 | 373 | 393 | 413 | 428 |
| 600 | 213 | 228 | 363 | 378 | - | - | - | - | 461 | 473 | 493 | 513 | 528 |
| 700 | 213 | 228 | 363 | 378 | - | - | - | - | 561 | 573 | 593 | 613 | 628 |
| 800 | 313 | 328 | 463 | 478 | - | - | - | - | 661 | 673 | 693 | 713 | 728 |
| 900 | 313 | 328 | 463 | 478 | - | - | - | - | 761 | 773 | 793 | 813 | 828 |
| 1000 | 413 | 428 | 563 | 578 | - | - | - | - | 861 | 873 | 893 | 913 | 928 |
| 1200 | 313 | 328 | 463 | 478 | 713 | 728 | 863 | 878 | 1061 | 1073 | 1093 | 1113 | 1128 |
| 1500 | 413 | 428 | 563 | 578 | 913 | 928 | 1063 | 1078 | 1361 | 1373 | 1393 | 1413 | 1428 |
Agujeros de montaje - guía interior
| l1 | i5 | i6 | i7 | i8 | i9 | i10 | i11 | i12 | i13 | i14 | i15 | i16 | i17 |
| 300 | - | - | - | - | - | - | - | - | - | 173** | - | 213 | 228 |
| 400 | - | 161 | - | - | - | - | - | - | 261 | 273 | 293 | 313 | 328 |
| 500 | - | 229 | - | - | - | - | - | - | 361 | 373 | 393 | 413 | 428 |
| 600 | 213 | 228 | 398 | 413 | - | - | - | - | 461 | 473 | 493 | 513 | 528 |
| 700 | 313 | 328 | 463 | 478 | - | - | - | - | 561 | 573 | 593 | 613 | 628 |
| 800 | 313 | 328 | 498 | 513 | - | - | - | - | 661 | 673 | 693 | 713 | 728 |
| 900 | 413 | 428 | 563 | 578 | - | - | - | - | 761 | 773 | 793 | 813 | 828 |
| 1000 | 413 | 428 | 598 | 613 | - | - | - | - | 861 | 873 | 893 | 913 | 928 |
| 1200 | 313 | 328 | 463 | 478 | 713 | 728 | 863 | 878 | 1061 | 1073 | 1093 | 1113 | 1128 |
| 1500 | 413 | 428 | 563 | 578 | 913 | 928 | 1063 | 1078 | 1361 | 1373 | 1393 | 1413 | 1428 |
* El orificio solo se puede utilizar en los tipos B y K. | ** El orificio solo se puede utilizar en los tipos B, MR y ML.
Tornillos de montaje
Para que las mencionadas fuerzas de carga FS puedan ser absorbidas de manera fiable en la estructura circundante, deben utilizarse todos los agujeros pasantes disponibles de las guías exterior e interior que tengan un diámetro (Ø) de 6,6. Alternativamente hay disponibles agujeros con un diámetro (Ø) de 5,2. Los agujeros alargados, con un diámetro de 6,6 x 3,4, facilitan el ajuste durante el montaje en caso necesario. Si no se utilizan tornillos de montaje, la capacidad de carga se reduce. Pueden utilizarse los siguientes tornillos para el montaje:
| Nomenclatura - estándar | Guía exterior | Guía interior |
| Tornillo de cabeza redonda con alojamiento hexagonal | ISO 7380 | M 5 / M 6 | M 5 / M 6 |
| Tornillo de cabeza cilíndrica rebajada con alojamiento hexagonal | DIN 7984 / DIN 6912 | M 5 | M 5 |
Tipo B: con tope de goma
Los topes de goma amortiguan el impacto de la guía en sus dos respectivas posiciones finales. Esta característica minimiza el ruido y aumenta la vida útil. Acoplados a las guías de manera parcialmente oculta, parcialmente visible, los topes cumplen con los requisitos relativos a forma, materiales y dureza.
Si se produce un aumento de la carga estática o dinámica en la dirección de extensión, esta debería absorberse por medio de topes finales adicionales.
Tipos MR / ML con tope de goma, pestillo en posición retraída
Los tipos MR / ML se utilizan en aplicaciones en las que el dispositivo corredizo deba bloquearse en la posición final trasera. Esta característica evita que la guía se extienda por sí sola debido, por ejemplo, a una posición inclinada. Si se producen cargas mayores en la dirección de extensión en la posición bloqueada, estas deberían absorberse por medio de elementos de bloqueo externos.
Cuando se cierra, el mecanismo del pestillo se bloquea en su posición sujeto gracias a una carga de muelle y un rebaje en la guía exterior. Al presionar la palanca de liberación, las guías interior y central se liberan para poder ser extendidas. Al volver a la posición retraída, el mecanismo se vuelve a bloquear automáticamente en su posición en el rebaje de la guía exterior al moverse sobre una rampa.
Tipo K con tope de goma, pestillo en posición extendida
El tipo K se utiliza cuando la extensión debe permanecer en la posición extendida durante cierto tiempo. Esta característica permite realizar trabajos de mantenimiento con la guía extendida, por ejemplo. Si se producen cargas mayores en la posición bloqueada, estas deben ser absorbidas por medio de elementos de bloqueo adicionales.
Para que la función se active, la guía debe estar completamente extendida hacia delante, donde se bloqueará automáticamente mediante una palanca de bloqueo pretensada. Al presionar la palanca, la guía se libera y eso permite que la guía se retraiga de nuevo.
Tipos QR / QL con tope de goma, pestillo en posiciones extendida y retraída
Los tipos QR / QL combinan las características de los tipos MR, ML y K. Las guías interior y central se bloquean en sus dos respectivas posiciones finales.
A diferencia del bloqueo del tipo K, los tipos QR / QL funcionan a través de una varilla interna. Al presionar la palanca de desbloqueo verde, se activa el elemento basculante de bloqueo, liberando el raíl deslizante para su retracción o extensión.
