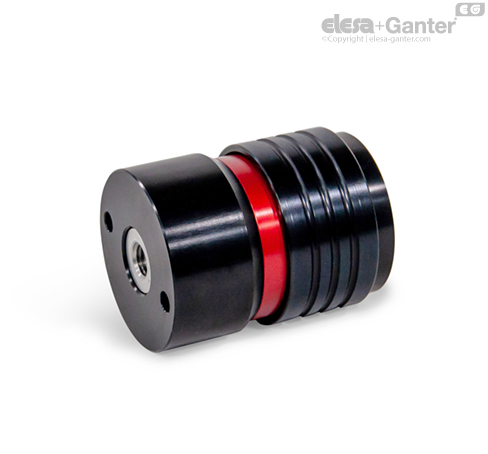

GN 1050-I Acoplamientos de liberación rápida con roscado interno

Los acoplamientos de liberación rápida GN 1050 posicionan y conectan componentes sin herramientas mediante espárragos GN 1050.1 con un ajuste firme y repetible. En configuraciones de máquina repetidas o en montajes que requieren el inconveniente uso de un destornillador, los acoplamientos de liberación rápida se pueden usar en fijaciones o líneas de producción para montar de forma eficiente rieles, cubiertas o dispositivos adicionales.

Un botón de bloqueo de seguridad protege contra la liberación accidental del acoplamiento. Al pulsar el botón, la cubierta se puede mover axialmente para desbloquear un espárrago insertado en la ranura del interior. A la vez, un anillo rojo queda a la vista en el exterior para indicar que el acoplamiento está desbloqueado.

Los acoplamientos no transmiten ningún par. Si se usan múltiples acoplamientos en la misma unidad, se puede usar un codo en L para compensar una excentricidad radial y axial. Los orificios d₄ pueden alojar pines de centraje para posicionar el acoplamiento, si es necesario. Para el codo en L, los orificios de los pines en la aplicación deben ser proporcionalmente mayores, para permitir ajustes radiales.

Bridas GN 1050.2 están disponibles como accesorio para el montaje de acoplamientos y espárragos, y proporcionan opciones de unión adicionales.

• Espárragos GN 1050.1

• Bridas GN 1050.2

• Otros colores (anodizados) o lisos

• Características del acero inoxidable

• Valores de resistencia de los tornillos / tuercas



Instrucciones de seguridad:

Las capacidades de carga solo se pueden alcanzar si la estructura de alrededor es capaz de soportar dichas cargas.

Todos los orificios roscados de la aplicación o las tuercas y los tornillos insertados deben tener como mínimo la clase 8 de resistencia a la tracción.

Dependiendo de la aplicación, es posible que sea necesario añadir factores de seguridad adicionales.
