Información

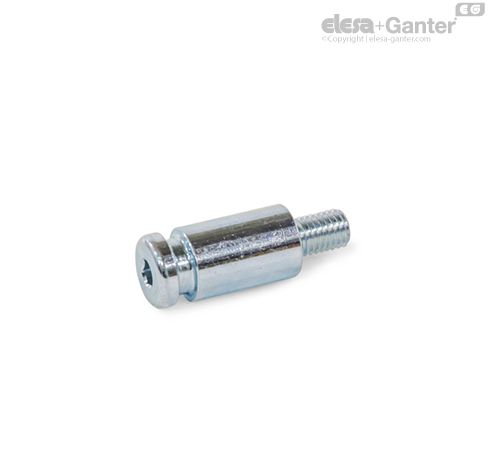

Espárragos GN 1050.1 posicionan y conectan componentes sin herramientas mediante acoplamientos de liberación rápida GN 1050 con un ajuste firme y repetible. Las dimensiones y las características materiales de los espárragos han sido adaptadas con precisión a los acoplamientos para asegurar un funcionamiento perfecto.
Los espárragos se pueden adquirir individualmente, de modo que se pueden asociar con un acoplamiento de forma alterna, para posicionar uniones eficazmente en diferentes lugares según sea la pieza. Los espárragos se sujetan con rosca macho o hembra, según el tipo.
Para lograr las capacidades de carga indicadas, los orificios roscados de la aplicación o las tuercas y los tornillos insertados deben tener como mínimo la clase 8 de resistencia a la tracción.
Bridas GN 1050.2 están disponibles como accesorio para el montaje de los espárragos, y proporcionan opciones de unión adicionales.
Información de montaje y carga
| Tamaño nominal | d2 rosca de montaje acoplamientos de liberación rápida | d5 rosca de montaje espárragos GN 1050.1 | FZ Esfuerzo de tensión máximo en kN | FD Carga de compresión máx. en kN | FR Esfuerzo cortante máx. en kN |
| 2N | M 10 | M 10 | 25 | 25 | 19 |
| 2N | M 10 | M 12 | 25 | 25 | 19 |
| 2N | M 12 | M 10 | 25 | 25 | 19 |
| 2N | M 12 | M 12 | 35 | 35 | 28 |
Instrucciones de seguridad:
Las capacidades de carga solo se pueden alcanzar si la estructura de alrededor es capaz de soportar dichas cargas.
Todos los orificios roscados de la aplicación o las tuercas y los tornillos insertados deben tener como mínimo la clase 8 de resistencia a la tracción.
Dependiendo de la aplicación, es posible que sea necesario añadir factores de seguridad adicionales.
Ejemplo de aplicación para sistemas de perfiles
