Especificación
Tipo
- Tipo L:con empuñadura en L
Identificación
- SU: con llave (diferente)
Pasador del perno / trinquete
Acero inoxidable AISI 303 NI
Empuñadura en L
Plástico (poliamida PA)
- Resistentes a temperaturas de hasta 80 °C
Mecanismo de bloqueo
Zamac / Acero inoxidable
Llave (dos piezas)
Acero, niquelado
Información

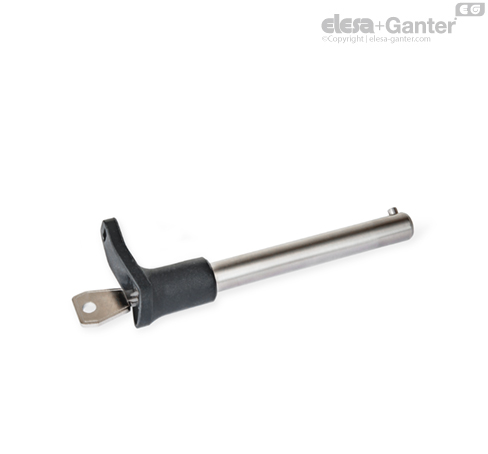

Los pasadores de fijación de acero inoxidable GN 314 con empuñadura en L y llave se utilizan para una rápida fijación, unión y bloqueo de varios sistemas de montaje sin necesidad de herramientas. Al girar la llave 180° se mueve el trinquete del extremo delantero del pasador para acoplar el bloqueo axial del pasador insertado. Después del bloqueo, ya no es posible la extracción no autorizada. Se pueden desmontar en las dos psiciones finales.
La llave se puede extraer en las posiciones finales. Los cierres con la identificación SC usan la misma llave, lo que permite utilizarlos con una sola llave. Los cierres con la identificación SU tienen cerraduras diferentes con 68 versiones de cierre diferentes y las correspondientes llaves numeradas.
El anexo técnico contiene las capacidades de carga relativas a la resistencia a cizalladura por ambos lados (resistencia a la rotura).
