Especificación
Cable de sujeción en espiral
Plástico (poliuretano PUR)
Negro
Pletinas
Cobre con baño de estaño
Anilla
Acero inoxidable AISI 301
Información

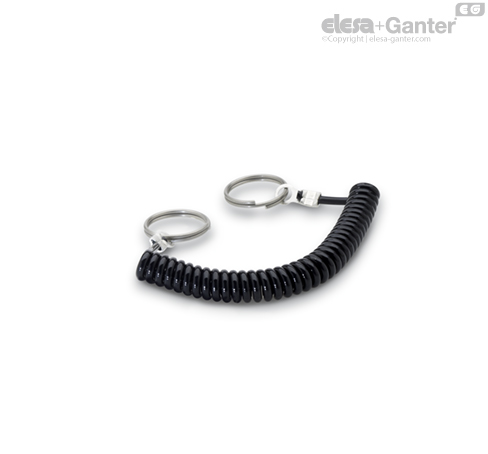

Los cables de retención espirales GN 111.4 se utilizan en combinación con elementos de poco peso, por ejemplo, pasadores con bloqueo axial y pasadores de bloqueo de bolas.
Se caracterizan por su gran "longitud útil" l2.
Las anillas se suministran sin montar. Ambas anillas tienen el mismo Ø d1.
Los detalles en las cargas estáticas son valores orientativos sin garantía.
Adecuados para ejes de bloqueo con bola y ejes con bloqueo axial
| Adecuados para ejes de bloqueo con bola y ejes con bloqueo axial con pasadores Ø: |
| d1 | GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10 | GN 113.5, GN 113.6 | GN 113.11, GN 113.12 | GN 114.2, GN 114.3, GN 114.6 | GN 114.7, GN 114.8 | GN 114.11, GN 114.12 | GN 124.1, GN 124.2 | GN 124.3 | GN 214.2, GN 214.3, GN 214.6 | GN 314 |
| 14 | 5 / 6 / 8 | Todo | 5 / 6 / 8 / 10 | Todo | 6 / 8 | 6 / 8 / 10 / 12 | Todo | 2024-10-08 | 6 / 8 | - |
| 18 | 10 / 12 / 16 / 20 / 25 | - | 12 / 16 | - | 10 / 12 / 16 / 20 | 16 / 20 | - | 10 / 12 | 10 / 12 / 16 / 20 / 25 | 8 / 10 / 12 |
| 24 | - | - | 20 / 25 | - | - | - | - | - | - | 16 / 20 |
| 30 | - | - | - | - | - | - | - | - | - | - |
