Especificación
Cadena de bolas
Latón
Niquelado
Argolla
Acero inoxidable AISI 301
Información

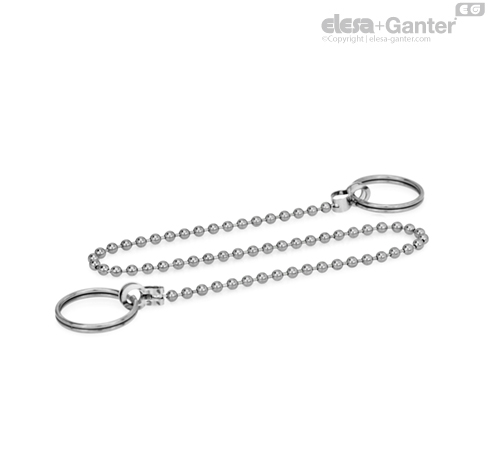

Las cadenas de bolas GN 111 se utilizan generalmente en combinación con pasadores de bloqueo de bolas y pasadores de fijación con bloqueo axial.
Las cadenas de bolas carecen totalmente de rigidez debido a su diseño.
Las anillas se suministran sin montar. Ambas anillas tienen el mismo Ø d1.
Los detalles en las cargas estáticas son valores orientativos sin garantía.
Adecuados para ejes de bloqueo con bola y ejes con bloqueo axial
| Adecuados para ejes de bloqueo con bola y ejes con bloqueo axial con pasadores Ø: |
| d1 | GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10 | GN 113.5, GN 113.6 | GN 113.11, GN 113.12 | GN 114.2, GN 114.3, GN 114.6 | GN 114.7, GN 114.8 | GN 114.11, GN 114.12 | GN 124.1, GN 124.2 | GN 124.3 | GN 214.2, GN 214.3, GN 214.6 | GN 314 |
| 14 | 5 / 6 / 8 | Todo | 5 / 6 / 8 / 10 | Todo | 6 / 8 | 6 / 8 / 10 / 12 | Todo | 2024-10-08 | 6 / 8 | - |
| 18 | 10 / 12 / 16 / 20 / 25 | - | 12 / 16 | - | 10 / 12 / 16 / 20 | 16 / 20 | - | 10 / 12 | 10 / 12 / 16 / 20 / 25 | 8 / 10 / 12 |
| 24 | - | - | 20 / 25 | - | - | - | - | - | - | 16 / 20 |
| 30 | - | - | - | - | - | - | - | - | - | - |
