Especificación
Cadena de bolas
Acero inoxidable AISI 304
Argolla
Acero inoxidable AISI 301
Información

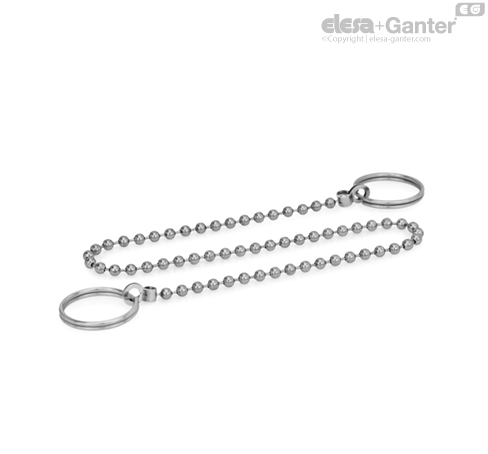

Las cadenas de bolas GN 111,5 se utilizan generalmente en combinación con los pasadores de fijación con bola y con los pasadores de fijación con bloqueo axial.
Las cadenas de bolas carecen totalmente de rigidez debido a su diseño
Las anillas se suministran sin montar. Ambas anillas tienen el mismo Ø d1.
Los detalles en las cargas estáticas son valores orientativos sin garantía.
Adecuados para ejes de bloqueo con bola y ejes con bloqueo axial
| Adecuados para ejes de bloqueo con bola y ejes con bloqueo axial con pasadores Ø: |
| d1 | GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10 | GN 113.5, GN 113.6 | GN 113.11, GN 113.12 | GN 114.2, GN 114.3, GN 114.6 | GN 114.7, GN 114.8 | GN 114.11, GN 114.12 | GN 124.1, GN 124.2 | GN 124.3 | GN 214.2, GN 214.3, GN 214.6 | GN 314 |
| 14 | 5 / 6 / 8 | Todo | 5 / 6 / 8 / 10 | Todo | 6 / 8 | 6 / 8 / 10 / 12 | Todo | 2024-10-08 | 6 / 8 | - |
| 18 | 10 / 12 / 16 / 20 / 25 | - | 12 / 16 | - | 10 / 12 / 16 / 20 | 16 / 20 | - | 10 / 12 | 10 / 12 / 16 / 20 / 25 | 8 / 10 / 12 |
| 24 | - | - | 20 / 25 | - | - | - | - | - | - | 16 / 20 |
| 30 | - | - | - | - | - | - | - | - | - | - |
