Especificación
Acero inoxidable AISI 303
Bolas
Acero inoxidable AISI 420C
Anillo de retención (muelle)
Acero inoxidable AISI 631
resistentes a temperaturas de hasta 250 ºC
Información

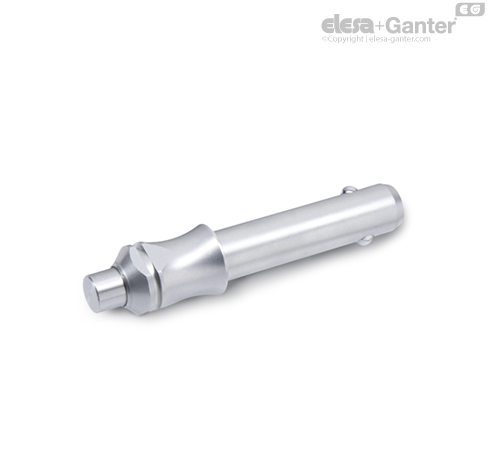

Los pasadores de fijación con bola de acero inoxidable GN 113.3 se utilizan para la fijación rápida, conexión y bloqueo de varias partes y piezas. Una aplicación típica es el bloqueo de piezas que han de retirarse y volverse a instalar con frecuencia.
Al presionar el pulsador con muelle, se liberan las dos bolas y al soltarlo vuelven a su posición inicial.
Los pasadores de fijación con bola GN 113.3 se caracterizan por su diseño compacto. El anillo se incluye sin montar.
Los valores de carga para esfuerzo de corte que aparecen en la tabla de arriba han sido obtenidos de forma teórica y sólo se muestran a modo de ejemplo. Son valores recomendados no vinculantes sobre los cuales no asumimos ninguna responsabilidad. No constituyen ninguna garantía general de calidad ni condición. El usuario debe determinar según el caso si un producto es adecuado para el uso previsto.
Capacidad de carga de los pasadores de bloqueo de bolas / pasadores de fijación
Información
Las capacidades de carga especificadas en la tabla para la resistencia a la cizalladura con dos cortes (resistencia a la rotura) han sido calculadas o definidas de manera teórica con base en DIN 50141.

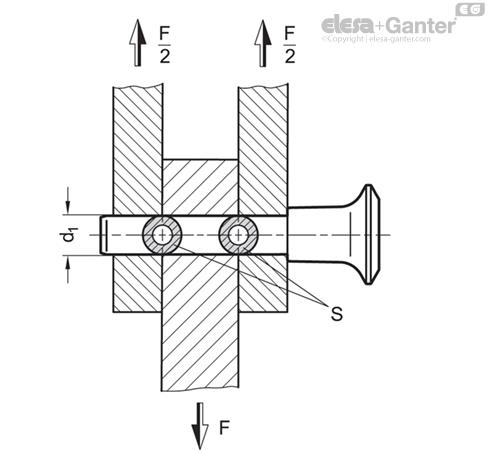

Al mismo tiempo, la sección transversal amenazada S del perno, según el esquema adjunto, se consideró en dos planos de cizalladura antes de la rotura.
La información ofrecida sobre capacidad de carga son valores orientativos no vinculantes. En general, no constituyen una garantía de condición.
El usuario debe determinar si el producto es adecuado para el uso previsto. Los factores ambientales pueden influir sobre los valores especificados.
En el diseño deberá tomarse en cuenta un coeficiente de seguridad adecuado.
Capacidad de carga F en kN ≈ resistencia al corte en ambos lados según DIN 50141 (resistencia a la rotura)
