Especificación
Pasador
Acero inoxidable AISI 303
Aletas
Lámina metálica de acero inoxidable AISI 304
Empuñadura en T
Plástico, poliamida (PA)
- Temperatura de trabajo de hasta 80 °C
- Acero inoxidable AISI 303
Pulsador / dispositivo corredizo
Plástico, poliacetal (POM)
- Temperatura de trabajo de hasta 80 °C
Muelle de compresión
Acero inoxidable AISI 302
Información

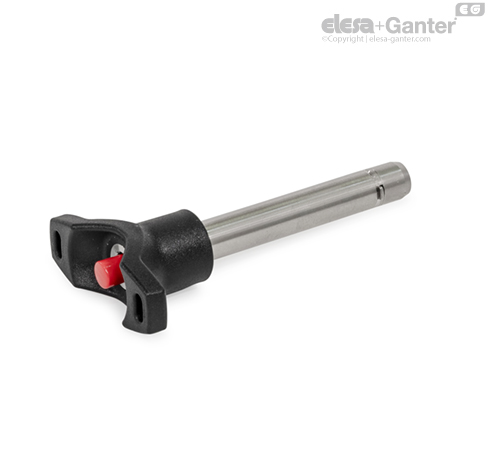

Los pasadores de fijación GN114.8 con bloqueo axial se utilizan para fijar, conectar y asegurar rápidamente diversos componentes. Su aplicación típica es como pernos de carga que tienen que ser montados y desmontados con frecuencia.
Las aletas rectangulares de chapa de acero inoxidable mantienen el pasador de fijación en una posición axial en el orificio. Se retraen por medio del pulsador y cuando se liberan, el muelle de compresión las devuelve a la posición bloqueada. Las aletas no están alineadas con la empuñadura en T.
El anexo técnico contiene las capacidades de carga para la doble resistencia al corte (esfuerzo de rotura).
Capacidad de carga de los pasadores de bloqueo de bolas / pasadores de fijación
Información
Las capacidades de carga especificadas en la tabla para la resistencia a la cizalladura con dos cortes (resistencia a la rotura) han sido calculadas o definidas de manera teórica con base en DIN 50141.
Al mismo tiempo, la sección transversal amenazada S del perno, según el esquema adjunto, se consideró en dos planos de cizalladura antes de la rotura.
La información ofrecida sobre capacidad de carga son valores orientativos no vinculantes. En general, no constituyen una garantía de condición.
El usuario debe determinar si el producto es adecuado para el uso previsto. Los factores ambientales pueden influir sobre los valores especificados.
En el diseño deberá tomarse en cuenta un coeficiente de seguridad adecuado.
Capacidad de carga F en kN ≈ resistencia al corte en ambos lados según DIN 50141 (resistencia a la rotura)
