Especificación
Pasador
Acero inoxidable AISI 303
Pomo, botón de pulsar
Acero inoxidable AISI 316L
Bolas
Acero inoxidable AISI 420C
Muelle de presión
Acero inoxidable
Material alemán Nº 1.4565
Información

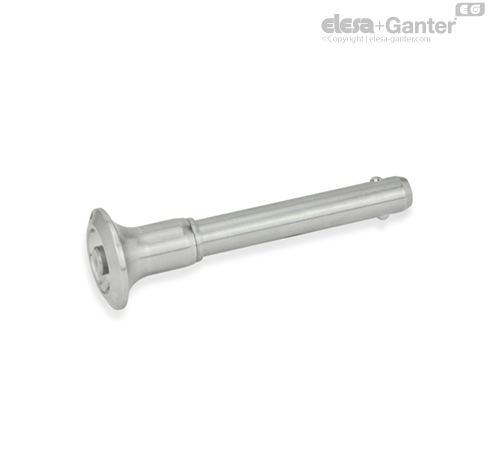

Los pasadores de bolas de acero inoxidable GN 113.9 se usan para una sujeción rápida, conexión y bloqueo de varios elementos y componentes de trabajo. Una aplicación habitual es emplearlos como pines de posicionamiento que tienen que soltarse y retirarse frecuentemente.
Al presionar el pulsador con muelle, se liberan las dos bolas y al soltarlo vuelven a su posición inicial.
El anexo técnico contiene las capacidades de carga relativas a la resistencia a cizalladura por ambos lados (resistencia a la rotura).
Capacidad de carga de los pasadores de bloqueo de bolas / pasadores de fijación
Información
Las capacidades de carga especificadas en la tabla para la resistencia a la cizalladura con dos cortes (resistencia a la rotura) han sido calculadas o definidas de manera teórica con base en DIN 50141.
Al mismo tiempo, la sección transversal amenazada S del perno, según el esquema adjunto, se consideró en dos planos de cizalladura antes de la rotura.
La información ofrecida sobre capacidad de carga son valores orientativos no vinculantes. En general, no constituyen una garantía de condición.
El usuario debe determinar si el producto es adecuado para el uso previsto. Los factores ambientales pueden influir sobre los valores especificados.
En el diseño deberá tomarse en cuenta un coeficiente de seguridad adecuado.
Capacidad de carga F en kN ≈ resistencia al corte en ambos lados según DIN 50141 (resistencia a la rotura)
