Especificación
Pasador
Acero inoxidable AISI 303
Empuñadura en T
Plástico (poliamida PA)
- Resistente a temperaturas de hasta 80 °C
Bolas
Acero inoxidable AISI 420C
Muelle de presión
Acero inoxidable, material alemán n.º 14565
Información

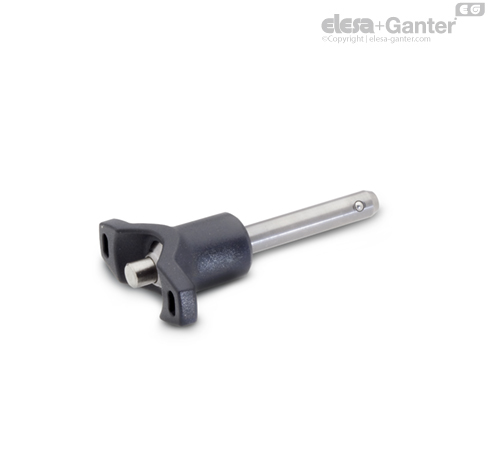

Los pasadores de bloqueo de bolas GN 113.7 se usan para una rápida fijación, unión y bloqueo de varios componentes y piezas de trabajo. Una aplicación típica son los pasadores de posicionamiento, que han de quitarse y volverse a colocar con frecuencia.
Al presionar el pulsador con muelle, se liberan las dos bolas y al soltarlo vuelven a su posición inicial.
El anexo técnico contiene las capacidades de carga relativas a la resistencia a cizalladura por ambos lados (resistencia a la rotura).
Capacidad de carga de los pasadores de bloqueo de bolas / pasadores de fijación
Información
Las capacidades de carga especificadas en la tabla para la resistencia a la cizalladura con dos cortes (resistencia a la rotura) han sido calculadas o definidas de manera teórica con base en DIN 50141.
Al mismo tiempo, la sección transversal amenazada S del perno, según el esquema adjunto, se consideró en dos planos de cizalladura antes de la rotura.
La información ofrecida sobre capacidad de carga son valores orientativos no vinculantes. En general, no constituyen una garantía de condición.
El usuario debe determinar si el producto es adecuado para el uso previsto. Los factores ambientales pueden influir sobre los valores especificados.
En el diseño deberá tomarse en cuenta un coeficiente de seguridad adecuado.
Capacidad de carga F en kN ≈ resistencia al corte en ambos lados según DIN 50141 (resistencia a la rotura)
