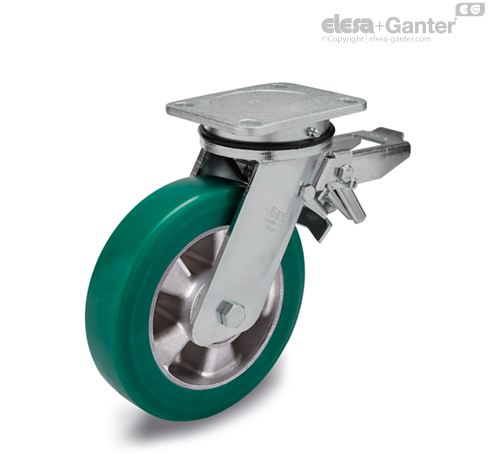

RE.F2-SSF-WH Ruedas con soporte para cargas pesadas Soporte giratorio, con freno

Recubrimiento

Poliuretano moldeado blando, dureza 75 Shore A.

Cuerpo central de la rueda

Aluminio fundido a presión.

Acción rotativa

Núcleo con cojinetes de bola. Solución ideal para cargas pesadas y movimientos continuos.

Soporte fijo

Chapa de acero cincado electrolíticamente electro soldado. El soporte está diseñado para soportar cargas hasta 7.000N. Adecuada para aplicaciones industriales pesadas y para condiciones de uso severas, tales como impactos y altas velocidades.

Soporte giratorio

Acero electrosoldado galvanizado por proceso electrolítico. El cojinete axial y el cojinete cónico aseguran una excelente maniobrabilidad incluso a plena carga y aumenta la resistencia del soporte contra impactos laterales. Está equipado con lubricador y sistema antiaflojamiento de la contratuerca. El soporte está diseñado para soportar cargas hasta 7.000N. Adecuada para aplicaciones industriales pesadas y para condiciones de uso severas, tales como impactos y altas velocidades.

Consta de (véase fig. 1):

1. placa de sujeción: acero forjado con perno integrado galvanizado por proceso electrolítico;
2. horquilla: laterales estirados mediante electrosoldado hasta la brida, galvanizado por proceso electrolítico;
3. Sistema de rotación: cojinete de bolas axial y cojinete de rodillos cónico;
4. lubricador;
5. Sistema de antiaflojamiento de la contratuerca.

Freno

Efecto doble de bloqueo simultáneo en la rueda y el soporte. El freno es eficaz y fácil de usar: se acciona y libera moviendo simplemente de arriba a abajo la punta de dos pedales separados, garantizando así la máxima capacidad de maniobra. La eficacia de la frenada puede ajustarse mediante un tornillo de cabeza hueca M8.

Ejecuciones estándar

• PSL-WH: soporte fijo, sin freno.
• SSL-WH: soporte giratorio, sin freno.
• SSF-WH: soporte giratorio, con freno.
