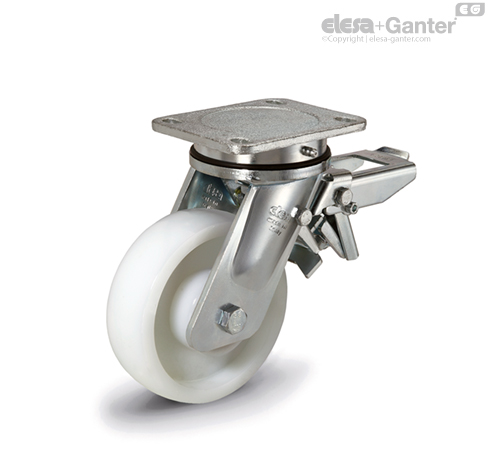

RE.F8-SSF-WH Ruedas con soporte para cargas pesadas Soporte giratorio, con freno

Cuerpo central de la rueda

Tecnopolímero de base poliamídica (PA).

Acción rotativa

Núcleo con cojinetes de bola. Solución ideal para cargas pesadas y movimientos continuos.

Soporte fijo

Acero cincado electrosoldado. El soporte está diseñado para soportar cargas de hasta 9.000 N y la hace adecuada para aplicaciones industriales pesadas y para condiciones severas de uso, tales como impactos y altas velocidades.

Soporte giratorio

Acero electrosoldado galvanizado por proceso electrolítico. La presencia de un cojinete axial y un cojinete cónico garantiza una excelente maniobrabilidad también a plena carga y aumenta la resistencia del soporte frente a impactos laterales. Está equipado con un sistema de lubricación y antisoltura de la tuerca autoblocante. El soporte está diseñado para soportar cargas de hasta 9000N. Adecuada para aplicaciones industriales pesadas y para condiciones severas de uso, tales como impactos y altas velocidades.

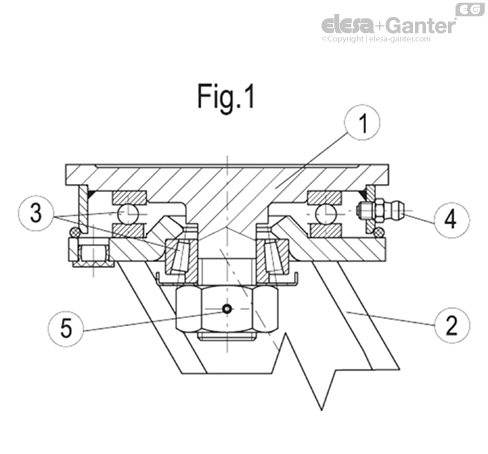

Se compone de (véase figura 1):

1. placa de sujeción: acero forjado con perno integrado galvanizado por proceso electrolítico;
2. horquilla: laterales estirados mediante electrosoldado hasta la brida, galvanizado por proceso electrolítico;
3. Sistema de rotación: cojinete de bolas axial y cojinete de rodillos cónico;
4. lubricador;
5. Sistema de antiaflojamiento de la contratuerca.

Freno

Efecto doble de bloqueo simultáneo en la rueda y el soporte. El freno es eficaz y fácil de usar: se acciona y libera moviendo simplemente de arriba a abajo la punta de dos pedales separados, garantizando así la máxima capacidad de maniobra. La eficacia de la frenada puede ajustarse mediante un tornillo de cabeza hueca M8.

Ejecuciones estándar

• PSL-WH: soporte fijo, sin freno.
• SSL-WH: soporte giratorio, sin freno.
• SSF-WH: soporte giratorio, con freno.
