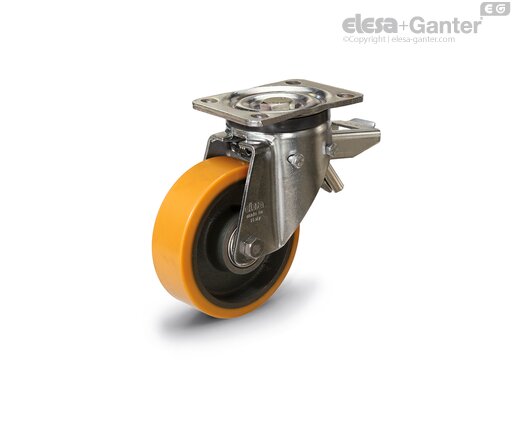

RE.F4-SSF-H Ruedas con soporte en acero para cargas semipesadas Soporte giratorio, con freno

Recubrimiento

Poliuretano colado, dureza 92 Shore A.

Cuerpo central de la rueda

Hierro fundido.

Acción rotativa

Núcleo con cojinetes de bola. Solución ideal para cargas pesadas y movimientos continuos.

Soporte fijo

Acero galvanizado amarillo. El soporte está diseñado para resistir cargas de hasta 7.500N. Garantiza capacidades que lo hacen adecuado para aplicaciones industriales pesadas.

Soporte giratorio

Chapa de acero galvanizado amarillo. La disposición de una doble pista de bolas y el contacto directo entre la placa y el anillo de la pista de bolas con pasador interno montado asegura una maniobrabilidad excelente. No necesita mantenimiento. El soporte está diseñado para soportar cargas de hasta 7.500 N. Garantiza capacidades que lo hacen adecuado para aplicaciones industriales pesadas.

Consta de (ver Fig.1):

1. placa de sujeción: en acero galvanizado amarillo;
2. horquilla: en acero galvanizado amarillo;
3. anillo porta-cojinetes: en acero galvanizado amarillo;
4. perno central: tornillo y tuerca de acero clase 8.8;
5. sistema de rotación: doble corona lubricada;
6. junta antipolvo: en tecnopolímero gris oscuro RAL 7015.

Freno

Freno frontal (RE.F4-100) o posterior (RE.F4-125-150-200) con efecto doble de bloqueo simultáneo en la rueda y el soporte. El freno es eficaz y fácil de usar: se acciona y libera moviendo simplemente de arriba a abajo la punta de dos pedales separados, garantizando así la máxima capacidad de maniobra.En las ruedas con freno trasero, la eficacia de la frenada puede ajustarse mediante un tornillo de cabeza hueca hexagonal M8.

Ejecuciones estándar

• PSL-H: soporte fijo, sin freno.
• SSL-H: soporte giratorio, sin freno.
• SSF-H: soporte giratorio, con freno.
