Especificaciones principales
Cuerpo de la palanca
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, en colores Elecolors, acabado mate.
Pulsador
Tecnopolímero en colores Elecolors, acabado brillante.
Ejecuciones estándar
Elemento de fijación en tecnopolímero reforzado con fibra de vidrio con pasador de retención, color negro, con moleteado en la parte saliente para facilitar el enroscado inicial. Muelle de retorno en acero inoxidable AISI 302.
- ERX-B: perno de latón, agujero ciego roscado.
- ERX-SST: Casquillo de acero inoxidable AISI 303, agujero ciego roscado.

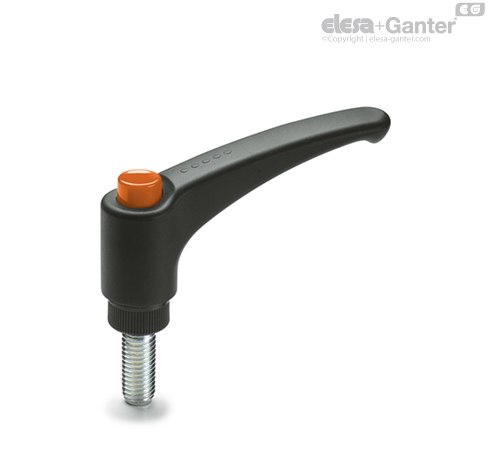

- ERX-p: Espárrago roscado de acero zincado, extremo plano achaflanado UNI 947: ISO 4753 (véase Datos técnicos).
- ERX-SST-p: Espárrago roscado de acero inoxidable AISI 303, extremo plano achaflanado UNI 947: ISO 4753 (véase Datos técnicos).
Información general
Características y aplicaciones
Especialmente adecuada cuando el ángulo de giro de la palanca es reducido debido a falta de espacio.
Comparada con otros tipos de manillas graduables con tornillo de retención de metal, esta solución ofrece:
- absoluto aislamiento eléctrico del operario
- sin partes visibles en acero que se puedan oxidar
- liberación más cómoda de la palanca.
Resistencia a la fatiga
Las manillas graduables se usan generalmente para operaciones repetitivas de fijación, a veces de alta frecuencia.
Por lo tanto, la resistencia a la fatiga (es decir, la resistencia a ciclos de apriete repetidos con mucha frecuencia) de la empuñadura y sobre todo, la fuerza del elemento dentado que transmite el esfuerzo de apriete aplicado de la empuñadura al elemento roscado (casquillo o espárrago) tiene una importancia fundamental.

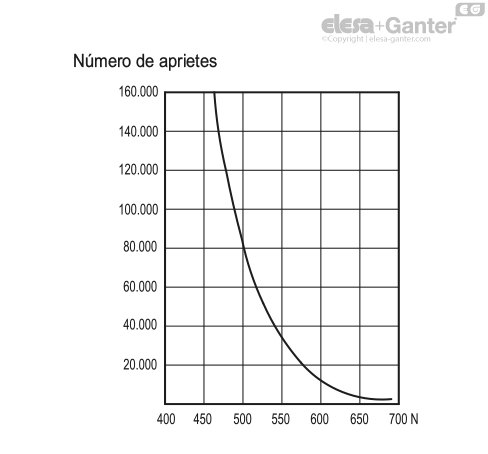

De hecho, los resultados de numerosos ensayos de laboratorio realizados con equipos especiales capaces de simular las condiciones de trabajo más duras han mostrado , por ejemplo que la empuñadura graduable ERX.78 puede soportar sin fatiga más de 100.000 ciclos de apriete, realizados con una fuerza de 490 N (véase el gráfico).
El tecnopolímero reforzado especial con fibra de vidrio permite que las manilla graduables ELESA alcancen valores de resistencia al esfuerzo mucho más elevados que los que se producen en condiciones normales de trabajo.
Instrucciones de uso
Instrucciones de uso
Para bloquear, levantar la palanca para soltar los dientes del dispositivo de bloqueo y llevarla nuevamente a la posición inicial. Al soltar la palanca, el muelle de retorno hace que engranen automáticamente los dientes.
