Especificaciones principales

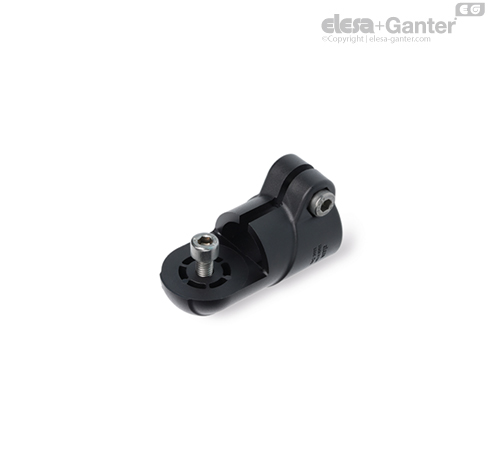

Abrazadera
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro RAL 9005 (C9) o gris RAL 7040 (C33), resistente a los rayos UV, acabado mate.
Tornillos y tuercas
Tornillos de cabeza cilíndrica con hueco hexagonal de acero INOX AISI 304 y tratamiento antiagarrotamiento.
Tuercas autoblocantes de acero INOX AISI 304.
Se incluye: dos tornillos y dos tuercas para las versiones TCC-AP-E y TCC-AP-S, un tornillo y una tuerca para la versión TCC-AP-I
Ejecuciones estándar
- TCC-AP-E: dentado exterior.
- TCC-AP-I: dentado interior.
Información general
Características
Se pueden acoplar dos abrazaderas, una con dentado exterior y otra con dentado interior, o bien dos sin dentado, para crear una unión articulada.
Las uniones formadas por abrazaderas con dentado exterior/interior (36 dientes) tienen un ángulo de regulación de 10°.
Las uniones formadas por abrazaderas sin dentado permiten cualquier ángulo.
Abrazaderas para tubos de 30 ± 0,2 mm de diámetro.
Para tubos de diámetros menores, se puede usar el casquillo reductor TCC-A (ordenar por separado).
Los tornillos de bloqueo „s“ se pueden sustituir por el kit TCC-KS.
Datos técnicos
Los valores de resistencia indicados en la tabla han sido calculados en pruebas de laboratorio a temperatura ambiente con los tornillos apretados al par recomendado „C#“.
