Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA) de alta resistencia, color negro, acabado mate.
Perno de rotación
Acero inoxidable AISI 303.
Ejecuciones estándar
- CFE-B: casquillos de latón niquelado con agujero roscado.
- CFE-p: espárragos roscados de acero niquelado.

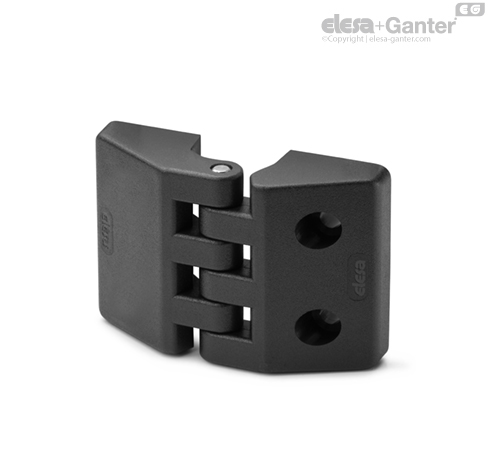

- CFE-CH: agujeros pasantes para tornillos de cabeza cilíndrica.
- CFE-B-p: insertos con agujero roscado de latón niquelado y espárragos roscados de latón niquelado.
- CFE-B-CH: casquillos de latón niquelado con agujero roscado y agujeros pasantes para tornillos de cabeza cilíndrica.
- CFE-p-CH: espárragos roscados de acero niquelado y agujeros pasantes para tornillos de cabeza cilíndrica.
Información general
Aplicaciones
Esta bisagra ha sido especialmente estudiada para aplicaciones en puertas dotadas de juntas estancas.
Ángulo de rotación (valor aproximado)
Máx. 200° (entre -80° y +120°; siendo 0° la condición en la que dos superficies interconectadas se encuentran en el mismo plano).
Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.
Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.
| Tests de resistencia | ESFUERZO AXIAL | ESFUERZO RADIAL | ESFUERZO A 90º |
 |  |  |
| Descripción | Carga de trabajo máxima
Ea [N] | Carga de rotura
Ra [N] | Carga de trabajo máxima
Er [N] | Carga de rotura
Rr [N] | Carga de trabajo máxima
E90 [N] | Carga de rotura
R90 [N] |
| CFE.30 B-M3 | 50 | 660 | 140 | 1040 | 50 | 310 |
| CFE.30 p-M3x13 | 40 | 460 | 110 | 1040 | 60 | 560 |
| CFE.30 CH-3 | 50 | 640 | 120 | 980 | 20 | 300 |
| CFE.30 B-M3-p-M3x13 | 40 | 460 | 110 | 1040 | 50 | 310 |
| CFE.30 B-M3-CH-3 | 50 | 640 | 120 | 980 | 20 | 300 |
| CFE.30 p-M3x13-CH-3 | 40 | 460 | 110 | 980 | 20 | 300 |
| CFE.40 B-M4 | 90 | 1110 | 230 | 1920 | 60 | 590 |
| CFE.40 p-M4x18 | 90 | 1110 | 300 | 2440 | 60 | 590 |
| CFE.40 CH-4 | 150 | 1580 | 370 | 2460 | 80 | 1210 |
| CFE.40 B-M4-p-M4x18 | 90 | 1110 | 230 | 1920 | 60 | 590 |
| CFE.40 B-M4-CH-4 | 90 | 1110 | 230 | 1920 | 60 | 590 |
| CFE.40 p-M4x18-CH-4 | 90 | 1110 | 300 | 2440 | 60 | 590 |
| CFE.48 B-M5 | 160 | 1260 | 440 | 2890 | 190 | 1290 |
| CFE.48 p-M5x17 | 190 | 1900 | 310 | 2870 | 160 | 1190 |
| CFE.48 CH-5 | 300 | 2160 | 410 | 2850 | 150 | 1440 |
| CFE.48 B-M5-p-M5x17 | 160 | 1260 | 310 | 2870 | 160 | 1190 |
| CFE.48 B-M5-CH-5 | 160 | 1260 | 410 | 2850 | 150 | 1290 |
| CFE.48 p-M5x17-CH-5 | 190 | 1900 | 310 | 2850 | 150 | 1190 |
| CFE.66 B-M6 | 530 | 4160 | 500 | 2480 | 310 | 2250 |
| CFE.66 p-M6x16 | 240 | 2670 | 700 | 3490 | 270 | 1830 |
| CFE.66 CH-6 | 440 | 3160 | 690 | 3450 | 260 | 2920 |
| CFE.66 B-M6-p-M6x16 | 240 | 2670 | 500 | 2480 | 270 | 1830 |
| CFE.66 B-M6-CH-6 | 440 | 3160 | 500 | 2480 | 260 | 2250 |
| CFE.66 p-M6x16-CH-6 | 240 | 2670 | 690 | 3450 | 260 | 1830 |
