Especificación
Tipos

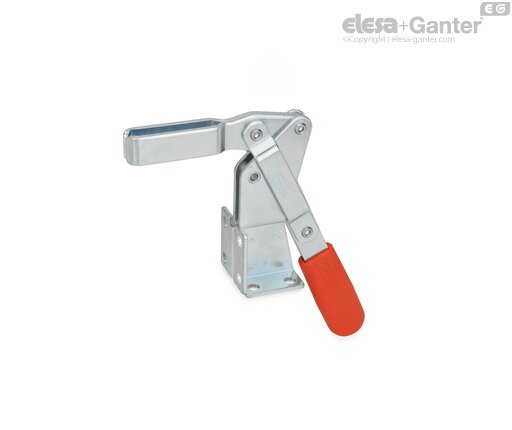

- Tipo AV: Brazo de sujeción en horquilla, con dos arandelas embridadas

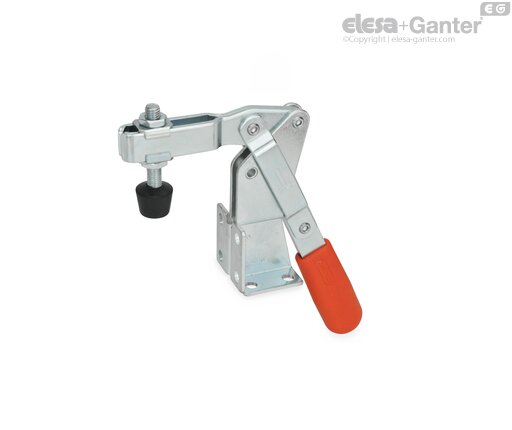

- Tipo CV: Brazo de sujeción en horquilla, con dos arandelas embridadas y tornillo de fijación GN 708.1

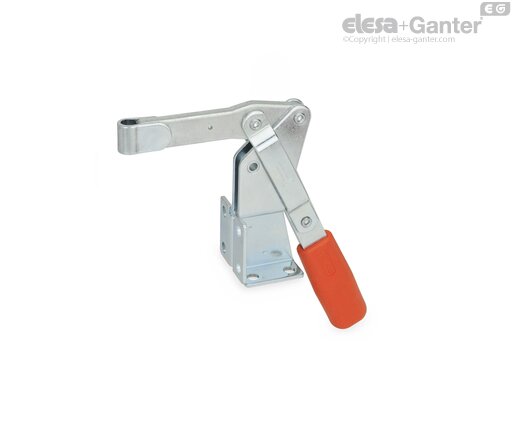

- Tipo EV: Brazo de sujeción macizo, con abrazadera para soldar.
Mecanismo de tensado
Acero
- Componentes de chapa metálica
- Acero endurecido C10, galvanizado, pasivado azul
- Pasadores templados
- Pasadores de articulación en acero endurecido
- Todas las piezas móviles están lubricadas con grasa especial.
Empuñadura
Plástico
rojo, resistente a aceites
Abrazadera para tipo EV
Acero galvanizado, pasivado azul
Arandelas embridadas GN 898 para tipo AV/CV
Acero
Galvanizado, pasivado azul
Tornillo de fijación GN 708.1 para tipo CV
- Acero, galvanizado, azul pasivado
- Pie de apriete
- Caucho de cloropreno (CR)
- Dureza 85 Shore A ≈
- Vulcanizado
- Negro
- Tipo A (tope de presión plano)
Información
Las bridas verticales GN 812 funcionan según el principio de la palanca acodada. La palanca y la barra de sujeción se mueven en la dirección opuesta. Pueden montarse en dos planos gracias a la doble base de montaje embridada y requieren menos espacio para la acción de sujeción, debido a que el brazo de sujeción y la palanca de accionamiento se mueven en direcciones opuestas.
Con las bridas verticales de versión en horquilla con dos arandelas embridadas (tipo AV) se puede utilizar un tornillo de sujeción específico para la aplicación. También se incluye un tornillo de sujeción con punta de caucho de neopreno para el tipo CV.
Las bridas verticales de versión EV se pueden utilizar soldando la abrazadera, que luego puede alojar un componente de sujeción propio de la aplicación.
