GN 804

Topes de apriete de bridas

Para pasar el punto muerto del centro y / o compensar las tolerancias de la pieza de trabajo al usar abrazaderas de palanca accionadas manualmente, una almohadilla de empuje elástica como la GN 708.1- se puede usar.

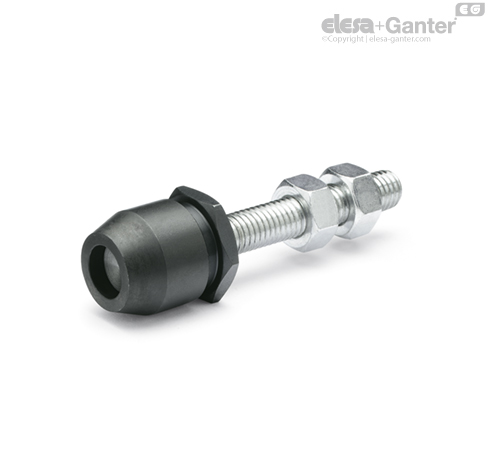

Los pies de apriete GN 804 montados con arandelas elásticas Belleville previenen, por un lado, holguras por tolerancia de las piezas y, por otro, permiten preajustar la fuerza de apriete requerida.

Este ajuste puede realizarse con la tuerca hexagonal (A/F). El recorrido de la tuerca de ajuste es la distancia a la que pueden precargarse las arandelas elásticas Belleville, como se muestra en el gráfico anterior, para lograr la fuerza de apriete requerida.

Además, el pie de apriete puede moverse.

Las dos tuercas hexagonales están incluidas.

• Valores de resistencia de los tornillos
