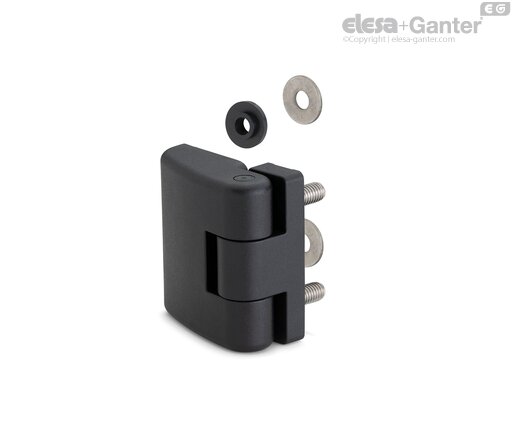

CFDX-G-R-p Bisagras para montantes estrechos Para puertas y jambas no situadas en el mismo plano, casquillos con orificio roscado y prisioneros roscados

Material

SUPER tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.

Perno de rotación

SUPER-tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio.

Arandelas escalonadas

Caucho NBR, dureza 70 shore A (incluida en el suministro). Producido a partir de materia prima conforme con FDA (FDA CFR.21 y UE 10/2011).

Arandelas planas

Acero INOX A4 UNI 6593-MT (incluida en el suministro).

Ejecuciones estándar

Para montaje con puerta y jamba situadas en el mismo plano (fig. 1).

• CFDX-G-C-B: tuercas de acero INOX con orificio roscado en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
• CFDX-G-C-p: prisioneros roscados de acero INOX en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
• CFDX-G-C-SH: orificios pasantes con alojamiento para tornillos de cabeza avellanada en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).

Para montaje con puertas (grosor máximo = 5 mm) con tope en la jamba (fig. 2).

• CFDX-G-R-B: tuercas de acero INOX con orificio roscado en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
• CFDX-G-R-p: prisioneros roscados de acero INOX en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
• CFDX-G-R-SH: orificios pasantes con alojamiento para tornillos de cabeza avellanada en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
