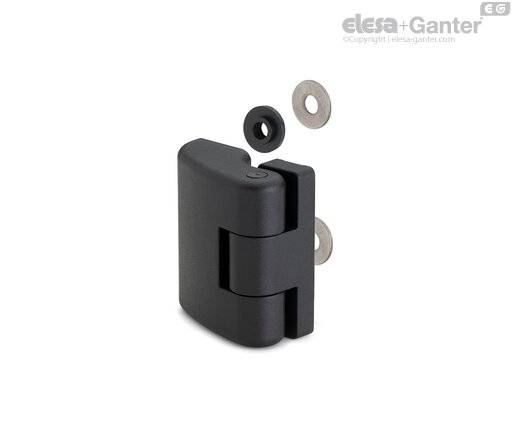

Montaje en cristales o paneles, SUPER-tecnopolímero
Para puerta y jamba situadas en el mismo plano, casquillos con orificio roscado
Montaje en cristales o paneles, SUPER-tecnopolímero
Para puerta y jamba situadas en el mismo plano, casquillos con orificio roscado
Material
SUPER tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.
Perno de rotación
SUPER-tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio.
Arandelas escalonadas
Caucho NBR, dureza 70 shore A (incluida en el suministro). Producido a partir de materia prima conforme con FDA (FDA CFR.21 y UE 10/2011).
Arandelas planas
Acero INOX A4 UNI 6593-MT (incluida en el suministro).
Ejecuciones estándar

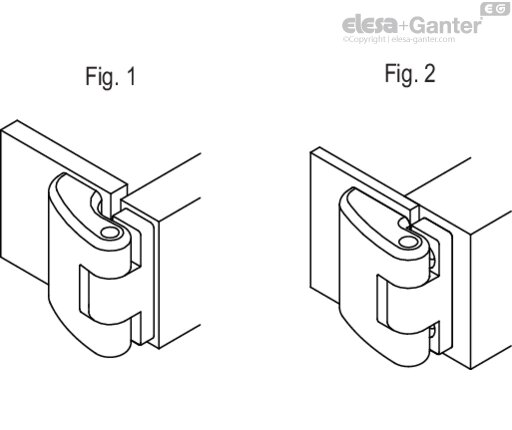

Para montaje con puerta y jamba situadas en el mismo plano (fig. 1).
- CFDX-G-C-B: tuercas de acero INOX con orificio roscado en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
- CFDX-G-C-p: prisioneros roscados de acero INOX en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
- CFDX-G-C-SH: orificios pasantes con alojamiento para tornillos de cabeza avellanada en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
Para montaje con puertas (grosor máximo = 5 mm) con tope en la jamba (fig. 2).
- CFDX-G-R-B: tuercas de acero INOX con orificio roscado en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
- CFDX-G-R-p: prisioneros roscados de acero INOX en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
- CFDX-G-R-SH: orificios pasantes con alojamiento para tornillos de cabeza avellanada en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
Características y aplicaciones
La bisagra (diseño registrado) está compuesta por dos cuerpos de dimensiones distintas (uno ancho y otro estrecho) para uso, por ejemplo, en estructuras con jamba estrecha. El tipo de montaje hace complicada la manipulación por parte de terceros. Las versiones SH se suministran desmontadas para agilizar la fijación.
Ángulo de rotación (valor aproximado)
Máx. 195º (-5º y +190º, siendo 0º la condición de situación en el mismo plano de las superficies interconectadas). Evite sobrepasar el ángulo límite de rotación para no poner en peligro las prestaciones mecánicas de la bisagra.
Prueba de resistencia | ESFUERZO AXIAL | ESFUERZO RADIAL | Esfuerzo a 90° | |||
| Descripción | Máxima carga de | Carga de rotura Ra [N] | Máxima carga de funcionamiento Er [N] | Carga de rotura Rr [N] | Máxima carga de funcionamiento E90 [N] | Carga de rotura R90 [N] |
| CFDX-G-C.40-B-M5 | 488 | 2541 | 397 | 1613 | 347 | 1361 |
| CFDX-G-C.40-p-M5x14,5 | 455 | 2569 | 362 | 1679 | 450 | 1458 |
CFDX-G-C.40-SH.5 | 455 | 2822 | 455 | 1713 | 492 | 1377 |
CFDX-G-C.50-B-M6 | 909 | 2567 | 1051 | 2034 | 1211 | 2161 |
| CFDX-G-C.50-p-M6x14,5 | 534 | 2330 | 1247 | 2194 | 1415 | 2365 |
| CFDX-G-C.50-SH.6 | 921 | 2795 | 1238 | 2818 | 1299 | 2899 |
| CFDX-G-C.60-B-M6 | 820 | 3585 | 1152 | 2004 | 1676 | 2481 |
| CFDX-G-C.60-p-M6x14,5 | 798 | 3106 | 1064 | 1904 | 1747 | 2510 |
| CFDX-G-C.60-SH.6 | 1072 | 3560 | 1092 | 3326 | 1877 | 4587 |
Prueba de resistencia | ESFUERZO AXIAL | ESFUERZO RADIAL | Esfuerzo a 90° | |||
| Descripción | Máxima carga de | Carga de rotura Ra [N] | Máxima carga de funcionamiento Er [N] | Carga de rotura Rr [N] | Máxima carga de funcionamiento E90 [N] | Carga de rotura R90 [N] |
| CFDX-G-R.40-B-M5 | 509 | 2760 | 496 | 1479 | 555 | 1437 |
| CFDX-G-R.40-p-M5x14,5 | 491 | 2845 | 541 | 1592 | 614 | 1382 |
CFDX-G-R.40-SH.5 | 498 | 3037 | 537 | 1562 | 608 | 1434 |
CFDX-G-R.50-B-M6 | 853 | 3550 | 1186 | 1540 | 1784 | 2430 |
| CFDX-G-R.50-p-M6x14,5 | 606 | 2938 | 1393 | 2625 | 1675 | 2732 |
| CFDX-G-R.50-SH.6 | 788 | 2989 | 1235 | 3299 | 1475 | 3210 |
| CFDX-G-R.60-B-M6 | 965 | 3245 | 1166 | 2258 | 1446 | 2377 |
| CFDX-G-R.60-p-M6x14,5 | 786 | 3150 | 1138 | 2028 | 1543 | 2631 |
| CFDX-G-R.60-SH.6 | 1187 | 3563 | 1104 | 3374 | 1569 | 4784 |
Instrucciones de montaje
Para montaje en cristales o paneles:
- Realice en el cristal o en el panel (grosor ≥ 4 mm) un orificio Ø 10,5 0,2.
- Coloque la bisagra de forma frontal, con la contrafijación (d1) centrada respecto del orificio.
- En el lado opuesto, introduzca las arandelas escalonadas y las arandelas planas y fije con tornillos (no incluidos en el suministro).
En la versión SH:
- Monte el lado estrecho en el lado de la jamba y el lado ancho, en el lado de la puerta.
- Inserte el perno de rotación por el lado donde no hay engrosamiento diametral hasta que quede bloqueado en el cuerpo de la bisagra.
