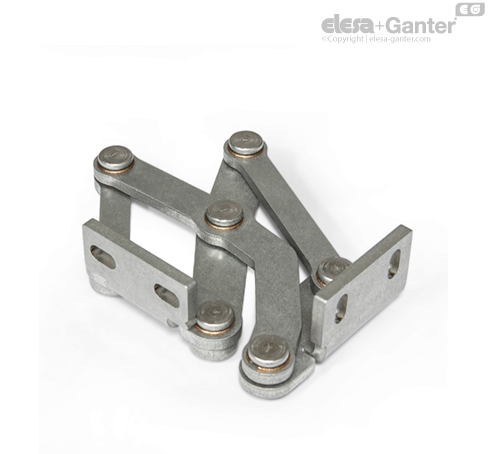

GN 7233-R Bisagra multiarticulada Escuadra de fijación derecha

Las bisagras con uniones múltiples GN 7233 se instalan en el interior de las solapas, escotillas y compuertas para ahorrar espacio y garantizar una protección eficaz frente a actos vandálicos. La bisagra tiene un ángulo de apertura máximo de 120°, lo que la hace perfecta para puertas gruesas.

El uso de este tipo de bisagras evita los elementos acoplados al exterior de la carcasa, que rompen el diseño o conviene evitar para facilitar y agilizar las tareas de limpieza.

Las bisagras multiarticuladas se utilizan generalmente por parejas, de tal modo que se utiliza una a izquierdas (L) y otra a derechas (R) por vano. Para cargas más altas, por ejemplo, de trampillas o escotillas grandes, se pueden complementar con bisagras adicionales de cualquier tipo.

Las bisagras multiarticuladas se pueden instalar en la carcasa con las ranuras de la escuadra de fijación en perpendicular o en paralelo respecto del eje de la bisagra. El resultado son las dos posibilidades de pivote descritas.

Las bisagras multiarticuladas se pueden ajustar en tres planos durante la instalación. Por ejemplo, eso permite ajustar las tolerancias o determinar las fuerzas totales necesarias para las juntas. Dos planos se pueden ajustar mediante las ranuras paralelas o perpendiculares de las escuadras de fijación. En el tercer plano, se pueden hacer correcciones de posición mediante las placas separadoras GN 2370 .

Pletinas de acero con agujeros roscados GN 2372  y pletinas con espárragos roscados GN 2376 también están disponibles para sujetar las bisagras. Estas se pueden soldar en la pared o se pueden insertar en ella desde el exterior y fijarse en su lugar. Todos los accesorios están diseñados para poderse usar con ambas escuadras de fijación.

Puertas, trampillas y escotillas pueden ser encastradas, superpuestas o biseladas. El máximo grosor de la pared y el tamaño del reborde para las construcciones de chapa metálica que se indican abajo derivan del tipo de instalación.

1. Escuadras de fijación instaladas en la carcasa con ranuras perpendiculares al eje de la bisagra:

2. Escuadras de fijación instaladas en la carcasa con ranuras paralelas al eje de la bisagra:

Los distintos diseños mostrados representan condiciones de instalación estándar. Si cambia la posición de instalación de la bisagra o si el grosor de una de las paredes es menor que s o b, las máximas dimensiones que se pueden obtener cambian independientemente unas de otras. Eso permite, en algunos casos, trabajar con paredes de grosor mayor que el especificado con el mismo tamaño de bisagra. Por lo tanto, es recomendable una sencilla comprobación del diseño mediante CAD o una instalación de prueba.

La máxima carga de la bisagra multiarticulada que se indica abajo se aplica en los casos de uso estándar y sirve como orientación en caso de aplicaciones distintas. Las fuerzas resultantes dan lugar a una ligera deformación elástica, que puede compensarse mediante las opciones de ajuste, si es necesario.

Durante la instalación, el funcionamiento inicial y el uso debe observarse la información contenida en las instrucciones de uso. Estas se encuentran junto al producto o se proporcionan en formato digital en la página del producto, en elesa-ganter.es.
