Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA) con aditivo de disulfuro de molibdeno.
Ejecuciones estándar
Casquillo de aluminio.

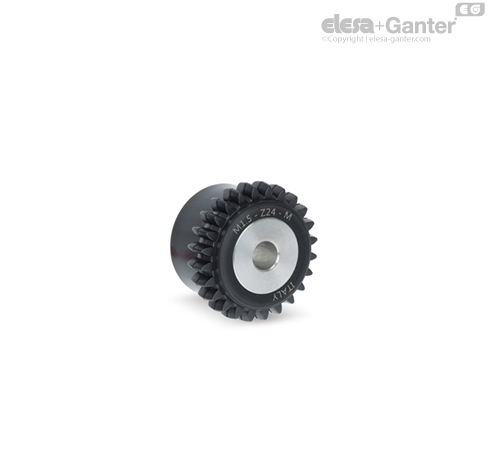

- ZGD-M: medio acoplamiento macho, dentado exterior.

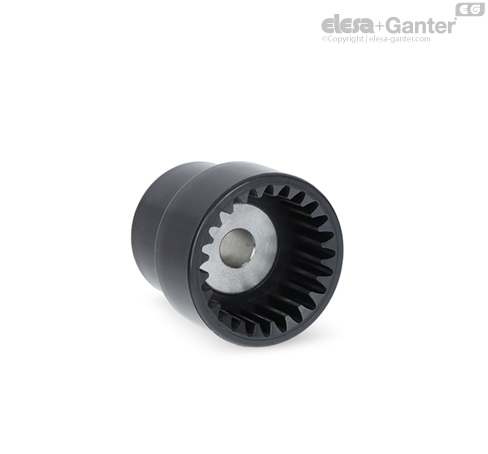

- ZGD-F: medio acoplamiento hembra, dentado interior.
Información general
Características y aplicaciones
Los elementos de conexión dentados permiten acoplar ejes giratorios.
Permiten realizar acoplamientos con interferencia entre ejes y compensar también la desalineación radial, axial y angular, al tiempo que garantizan un peso reducido y una inercia baja.
Los valores de desalineación y de par indicados en la tabla están garantizados en un intervalo comprendido entre 0 y 150 revoluciones por minuto. Los valores pueden variar según la temperatura, el acoplamiento y las horas de funcionamiento continuo.
Los elementos de fijación macho y hembra deben utilizarse juntos y solo pueden acoplarse cuando su módulo y número de dientes son iguales.
Para cualquier mecanizado de chavetas, conviene tomar los elementos de fijación por el lado del cubo.
