HCV-E-NO-LD
HCV-E-LD

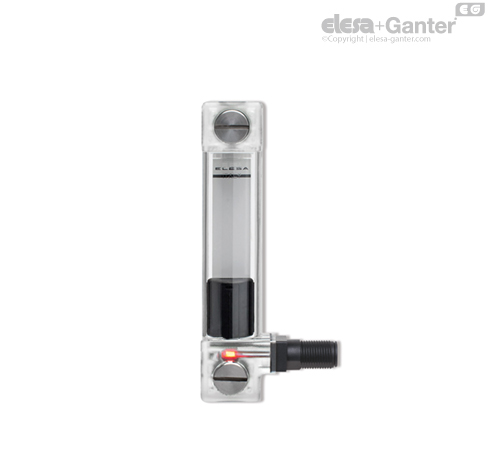

Indicadores de nivel con LED
con sensor eléctrico de nivel MIN, tecnopolímero
con contacto normalmente abierto
con sensor eléctrico de nivel MIN, tecnopolímero
con contacto normalmente abierto
Especificaciones principales
Especificaciones principales
Material
Tecnopolímero transparente de base poliamídica (PA-T). Alta resistencia a impactos, disolventes, aceites con aditivos, hidrocarburos alifáticos y aromáticos, bencinas, nafta, ésteres fosfóricos.
Evitar el contacto con alcohol o con detergentes que contengan alcohol.
Tornillos, tuercas y arandelas
Acero cincado brillante.
Juntas de estanqueidad
En el rebaje para el sellado en las paredes del depósito y junta tórica de caucho sintético NBR tras la cabeza del tornillo.
Rugosidad sugerida de la superficie de apoyo de la junta de estanqueidad Ra = 3 μm.
Flotador
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, con un elemento magnético montado en su interior para activar el contacto eléctrico cuando el flotador alcanza el límite indicado en el dibujo (los datos se refieren a aceite mineral tipo CB68, según ISO 3498, temperatura 23°C).
La flotación se garantiza mediante fluidos con densidades superiores a los 800 kg/m3.
Escuadra con conector macho
Con perfecta estanqueidad, incluye el reed con tres conductores (SW) y el LED. Conector M12x1, 8 polos con rosca de tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio certificado autoextinguible UL-94-V0, color negro, acabado mate.
Para un correcto montaje, véase Advertencias.
Chapa de contraste
Aluminio lacado blanco. El soporte, situado en la ranura trasera externa adecuada, garantiza la mejor protección contra el contacto directo con el fluido.
Se puede extraer antes del montaje para marcar líneas o inscripciones (por ejemplo, MÁX. y MÍN en las posiciones deseadas).
Ejecuciones estándar
- HCV-E-NO-LD: el contacto eléctrico se cierra al alcanzar el nivel mínimo, y el LED cambia de verde a rojo.
- HCV-E-SW-LD: el contacto eléctrico de conmutación cambia entre los dos terminales al alcanzarse el nivel mínimo, y el LED cambia de verde a rojo.
Temperatura máx. de funcionamiento continuo
90°C (con aceite).
Información general
Características y prestaciones
Los indicadores de nivel HCV-E-LD, además del control visual del nivel, proporcionan también una señal eléctrica al alcanzarse el valor mínimo del nivel del líquido y una señal luminosa verde o roja que indica, respectivamente, la presencia o la ausencia de líquido.
La conmutación de la señal eléctrica es simultánea a la conmutación del indicador luminoso.
La salida lateral del conector permite reducir al mínimo el nivel de intervención del sensor.
Soldadura por ultrasonidos para garantizar un sellado perfecto.
Máxima visibilidad del nivel del fluido incluso desde posiciones laterales.
Efecto de lente para una mejor visibilidad del nivel del fluído.
En caso de usar un alargador, la dirección de salida del cable deberá ser como se muestra en la figura 1.
Datos técnicos
En pruebas de laboratorio efectuadas con aceite mineral del tipo CB68 (según ISO 3498) a 23° C y durante un período de tiempo limitado, la soldadura resistió hasta: 18 bares (HCV.76) 18 bares (HCV.127) 12 bares (HCV.254).
Para usos con otros fluidos de los aceites minerales y en condiciones diferentes de presión y temperatura, póngase en contacto con el Servicio técnico de ELESA.
En todo caso, se recomienda verificar la idoneidad del producto con las condiciones de funcionamiento reales.
Características eléctricas
| Características eléctricas | Sensor de nivel MIN |
| Suministro de energía | AC/DC |
| Contactos eléctricos | NO normalmente abierto |
| SW contacto de conmutación | |
| Voltaje máximo aplicable | NO: 48 Vdc |
| SW: 48 Vdc | |
| Corriente de conmutación máxima | 1 A (Entrada Vsf) |
| 0.3 A a 25°C (entrada Vin) | |
| Corriente máxima | NO: 1.2A |
| SW: 2A | |
| Potencia conmutable máxima | NO: 10 Va |
| SW: 20 Va | |
| Conector | M12x1 |
| No instale este indicador próximo a campos magnéticos. | |
Instrucciones de uso
Instrucciones de cableado
Conecte la alimentación positiva a los contactos Vin o Vsf. El contacto Vin tiene una protección contra la sobrecorriente, que limita la corriente a 300 mA (a 25 °C).
La corriente en la entrada al contacto Vsf se debe limitar con un fusible o una protección equivalente dispuesta por el usuario, de modo que no se superen los valores máximos indicados en la tabla de características eléctricas.
La conexión negativa debe realizarse en los contactos 3, 4, 5 y 8.
Cuando el dispositivo no está activado, es decir, si el nivel del líquido no está bajo el nivel mínimo y el LED está verde, la alimentación positiva aplicada a los contactos Vin o Vsf estará presente en el contacto NC (contacto 1): solo en el caso de dispositivos con contacto de conmutación (SW).
Cuando el dispositivo está activado, es decir, si el nivel del líquido está bajo el nivel mínimo y el LED está rojo, la alimentación positiva aplicada a los contactos Vin o Vsf estará presente en el contacto NO (contacto 2).
Otras ejecuciones
Ejecuciones especiales bajo pedido
- Indicadores de nivel con tornillos, tuercas y arandelas de acero inoxidable.
- Indicadores de nivel HCV.76 con tornillos M12.
- Indicadores de nivel para empleo con fluidos que contengan alcohol.
- Indicadores de nivel en tecnopolímero transparente resistente a los rayos UV.
