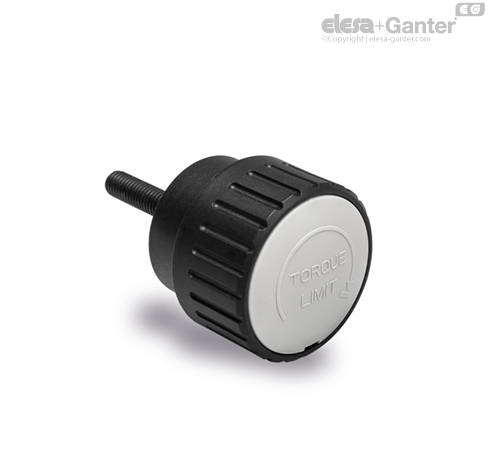

MZD-p Pomos con regulación de límite de par Tornillo roscado

Características y aplicaciones

El pomo MZD incorpora un mecanismo (patente ELESA) por el que girando en sentido horario hasta que queda bloqueado, se alcanza el valor de par requerido sin forzar el elemento de apriete (inserto o espárrago roscado).

El pomo se emplea cuando el par de apriete aplicado no debe exceder un valor determinado.

La transmisión del par del pomo al elemento de apriete se realiza mediante un sistema de resortes que evita que se supere el par seleccionado. El pomo se afloja girando en sentido antihorario.

El pomo ha sido testado hasta 60.000 ciclos de apriete y los valores del par no se redujeron.

Ajuste del par

1. Retirar la tapa introduciendo un destornillador en la ranura.
2. El par ajustado de fábrica es 0,5 Nm. Para aumentar o reducir el valor del par, cambiar axialmente la posición del disco con graduaciones moviendo el tornillo central mediante una llave hexagonal (ch = 2,5). El valor nominal del par se puede leer en el pequeño plano inclinado del disco de nivelación que coincida con la marca de indicación, y se puede ajustar entre 0,2 y 1 Nm. La precisión del valor nominal del par depende de la precisión con la que se lleva a cabo el ajuste por parte del operario (ver tabla). La repetitibilidad del par permanece dentro de los límites de ± 10%.
3. Volver a colocar la tapa situándola en su alojamiento mediante una ligera presión.



Ejecuciones especiales bajo pedido

Elemento de apriete con roscado y diferentes longitudes de espárrago.
