GN 32i-1 Conectores angulares Instalación en esquina

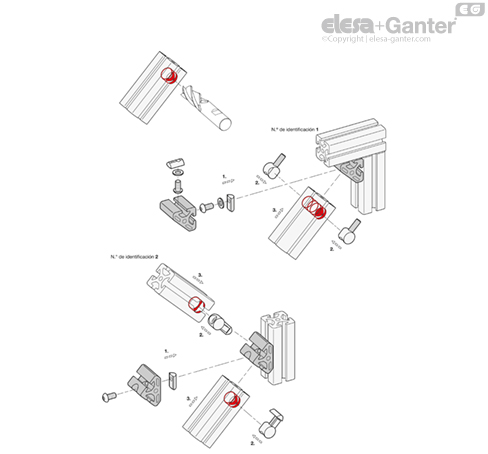

Los conectores angulares GN 32i (n.º de identificación 1) unen perfiles de aluminio en ángulos rectos, y se utilizan principalmente para unir tirantes en esquinas en ángulos de 45º. Los conectores angulares GN 32i (n.º de identificación 2) unen tirantes simples o dobles a perfiles de aluminio en un ángulo de 45°.

Los tirantes se unen con conectores universales GN 22i . Para ello es necesario retirar la protección anti-torsión (n.º de identificación 1) y mecanizar el perfil (n.º de identificación 1 y 2).

• Conectores universales GN 22i

• Tuercas en T GN 50i
