GN 22i-V-C
GN 22i
Conectores universales
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Tipo
Código
Carcasa
Zamac
galvanizado ZZ
Tornillos/tuerca en T
Acero
zincado, azul pasivado SZ

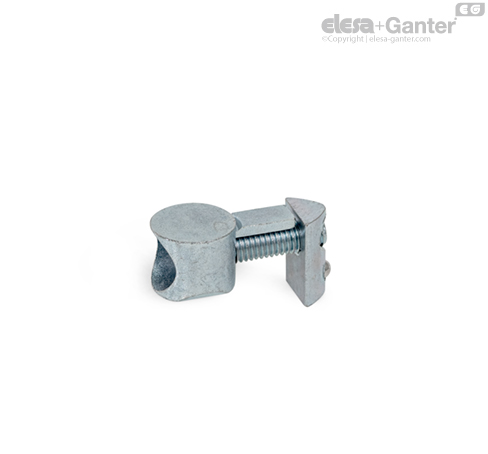

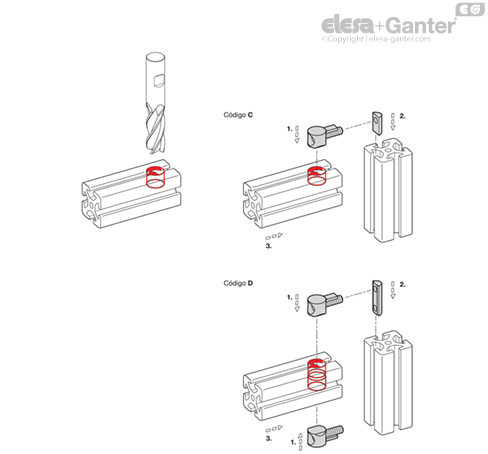

Los conectores universales GN 22i (código C) fijan perfiles de aluminio entre sí en ángulos rectos y, si se usan por pares, los protegen contra la torsión. Solo es preciso mecanizar uno de los perfiles.
Los conectores universales GN 22i (código D) fijan perfiles de aluminio entre sí en ángulos rectos y los protegen contra la torsión. Solo es preciso mecanizar uno de los perfiles.
La conexión se puede posicionar libremente y deslizarse a lo largo de la ranura. Si se usan paneles en la ranura, deben almenarse de forma adecuada.
Los conectores universales se suministran en paquetes. La tabla muestra la cantidad que contiene cada paquete.
