Especificación
Versión en acero
Tipos
- Tipo B: bola con cara plana
- Tipo V: bola de cara plana, con tope de inclinación
- Tipo VR: bola de cara plana, con tope de inclinación, corrugada
- Resistencia a la tracción clase 12,9

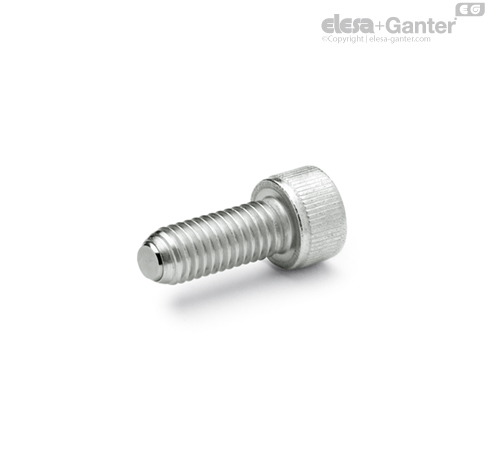

Versión en acero inoxidable
Tipos
- Tipo BN: bola de cara plana
- Tipo VN: bola de cara plana, con tope de inclinación
- Tipo VRN: bola de cara plana, con tope de inclinación, corrugada
Tornillo
Acero inoxidable AISI 304
Bola
Acero inoxidable AISI 440C
Endurecido
Información
Los tornillos de fijación con elemento terminal de bola GN 606 con bola completa (Tipo A / Tipo AN) se utilizan en aquellas aplicaciones en las que se requiere un punto de contacto en forma de bola.
La pelota móvil de cara plana (Tipo B / Tipo BN) permite una sujeción o apoyo para superficies no paralelas.
La bola de Tipo V/VN/VR/VRN se puede inclinar hasta un máximo de 9° para asegurar que la fijación se mantenga siempre en la parte plana de la bola.
