Especificación
Tipos

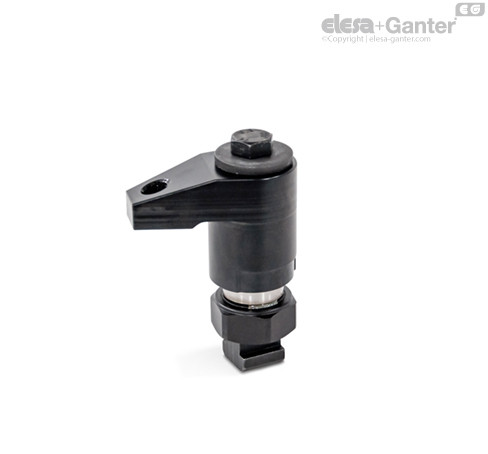

- Tipo S: Con tornillo de fijación

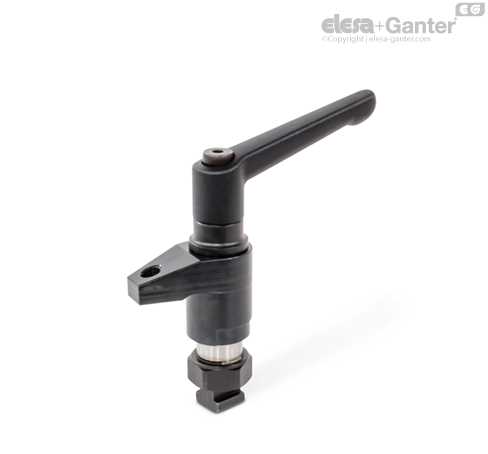

- Tipo K: Con empuñadura graduable con una mayor fuerza de sujeción
Base
Acero
- Acero de alta calidad, pavonado
- clase de características 10
Tornillo de fijación DIN 913
Acero, pavonado
Empuñaduras graduables
Con una mayor fuerza de sujeción (Tipo K)
Revestido de plástico
negro, RAL 9005, acabado texturado
- Inserto y casquillo roscados
Acero nitrurado y pavonado
Información
Los pisadores de apriete GN 9192 son elementos de sujeción compactos para sujetar de forma rápida y segura en construcción de herramientas y fijaciones. Girando y apretando el tornillo de fijación o la empuñadura ajustable se mueve el brazo de apriete hacia abajo para sujetar la pieza de trabajo.
El brazo de apriete se puede girar 360° manualmente para insertar y extraer las piezas de trabajo de forma rápida y fácil desde arriba. La rosca del brazo de apriete d3 se puede utilizar para posicionar elementos de posicionamiento y tornillos de fijación.
El anillo de posicionamiento GN 9192.2, disponible como accesorio, limita la amplitud del giro de las placas de empuje a 110° hacia la izquierda o la derecha por medio de un pasador de posicionamiento. La posición del anillo se puede ajustar para asegurar que se alcance la posición de apriete de manera fiable cuando el pisador gira sobre el pasador de posicionamiento.
Los pisadores de apriete se pueden atornillar directamente, por ejemplo, a una placa de montaje, o fijarse en placas de la máquina con ranuras en T. Cilindros de altura GN 9192.3 se pueden utilizar para aumentar la altura de fijación. La empuñadura ajustable (tipo K) se suministra suelta.
