Especificación
Tipos
- Tipo E: Con mordaza de apriete dentada
- Tipo P: Con mordaza de apriete prismática
Código
- Versión G: Apriete con tornillo de punta esférica
- Versión K: Apriete con empuñadura ajustable
Mecanismos de apriete
Acero
- clase de características 10
Tornillo de cabeza allen DIN 912
- clase de características 12.9
Tornillo de punta esférica (código G)
Empuñadura graduable (código K)
Revestido de plástico
negro, RAL 9005, acabado texturado
Acero, pavonado
Bola endurecida
Información

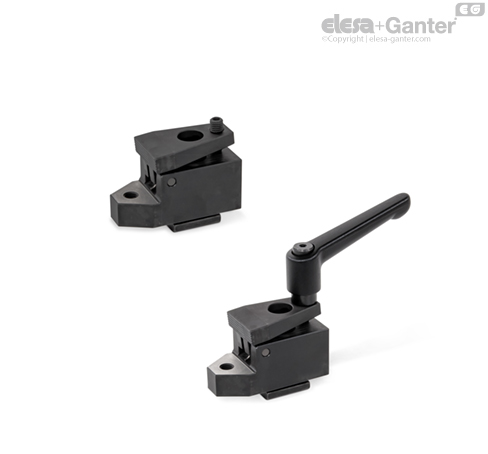

Con las mordazas laterales GN 9190.2, las piezas de trabajo quedan sujetas con una mordaza de sujeción pivotada. La fuerza de apriete actúa lateralmente y desde arriba para desplegarse sobre la pieza de trabajo y apretarla contra topes fijos y la superficie de apoyo. La rosca integrada en el soporte permite cualquier colocación o elemento de soporte necesarios
La sujeción de la mordaza de apriete resulta de la profundidad de roscado de la rosca de apriete d4. Cuando se afloja el tornillo de sujeción, la mordaza de sujeción retorna mediante fuerza de resorte. La baja altura total de las mordazas laterales permite el mecanizado de la superficie completa de la pieza de trabajo.
Las mordazas laterales se pueden atornillar directamente, por ejemplo, en una placa de montaje, o sujetar a mesas de mecanizado con ranuras en T. Asimismo, se pueden montar en cualquier posición perpendicular a la ranura en T mediante las bloques de apoyo ranurados GN 9190.3, disponibles como accesorio.
