Especificación
Pies de apriete
Plástico, poliacetal (POM)
- Temperatura de trabajo de hasta 80 °C
Espárrago roscado
Clase de características 5.8
Pavonado
- Acero inoxidable AISI 303 NI

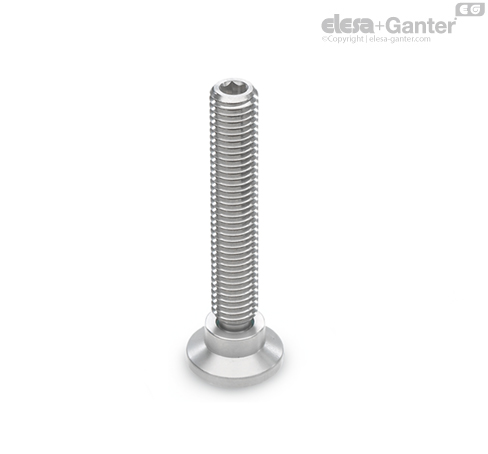

Pies de apriete
Acero inoxidable AISI 303
- Junta tórica de caucho (FPM)
- Temperatura de trabajo de hasta 200 °C
Espárrago roscado
Acero inoxidable AISI 303 NV
Información
Los pies de nivelación con articulación de bola GN 638 se usan para colocar y nivelar dispositivos o para presionar y sujetar.
Los pies de apriete de plástico evitan daños en superficies delicadas. La versiones de acero inoxidable NI y NV también se puede usar en entornos más agresivos gracias a los materiales utilizados.
Junto con el pie de apriete, la cabeza esférica de empuje forma una junta de bola que se adapta a las superficies de montaje no niveladas o no perpendiculares al eje del tornillo. También previene que la superficie de sujeción gire cuando el pie de apriete está en contacto con la superficie de sujeción.
Los pies de nivelación con articulación de bola se suministran desmontados. La cabeza esférica de empuje de la varilla roscada se puede introducir fácilmente por presión en el pie de apriete y retirarse de nuevo si es necesario. El diámetro de la esfera, d3, es menor que el diámetro del núcleo de la rosca, de manera que la varilla roscada se puede enroscar por el lado de la bola.
La carga estática indicada sirve como valor de referencia; se deberá tener en cuenta adicionalmente el correspondiente factor de seguridad dependiendo de la aplicación.
