Especificación
Tipos

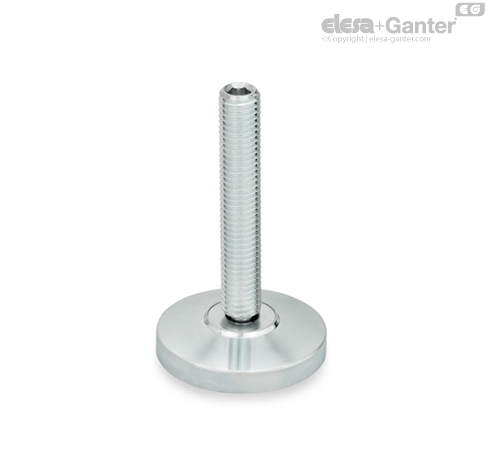

- Tipo N: sin tapa de plástico
- Tipo G: Con tapón de plástico, deslizante
- Tipo R: Con tapón de plástico, no deslizante
Base de apoyo / Tornillo
Acero
- Clase de características 5.8
- Galvanizado, azul pasivado
Muelle de retención
Acero inoxidable AISI 301
Tecnopolímero (Poliacetal POM)
Crema RAL 9001
Elastómero (TPE)
Dureza ≈ 75 Shore A
Negro
Información
Las patas de nivelación GN 6311.4 se utilizan para colocar y nivelar dispositivos y equipos.
El diámetro del pasador d3 es menor que el diámetro central del eje, de modo que el tornillo se puede atornillar en el pasador. El pasador de presión se inserta fácilmente en la placa, y el muelle de retención garantiza que el montaje sea seguro en la dirección del eje.
Los valores de capacidad de carga estática que figuran en la tabla se refieren a una carga puramente vertical en relación al pie de nivelación. En condiciones de funcionamiento normal, no es raro que haya cargas de flexión o cargas oblicuas, que se traducen en una reducción de la capacidad de carga, lo que debe tomarse en cuenta.
