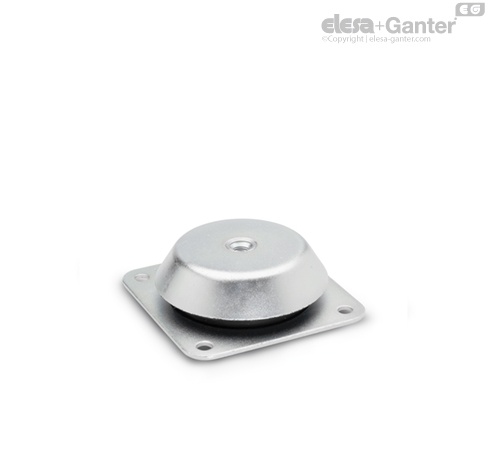

GN 148-B Pie de nivelación Con brida de cuatro agujeros

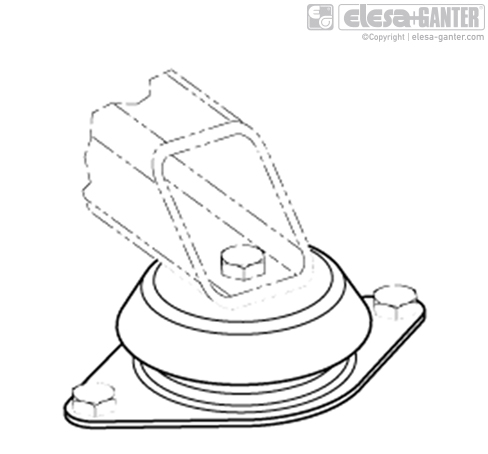

Los elementos de nivelación GN 148 están diseñados para soportar máquinas y unidades pesadas con aislamiento contra las vibraciones.

Esto tiene efectos positivos sobre la vida útil de las máquinas y además reduce la contaminación acústica.

La estructura permite absorber también las fuerzas horizontales. El diseño con bloqueo desprendible (Tipo 2) evita la destrucción de los pies de nivelación debido al desgaste por cargas de tensión excesiva.

Los datos relativos a la capacidad de carga son valores recomendados no vinculantes sobre los cuales no asumimos ninguna responsabilidad. No constituyen ninguna garantía general de calidad ni condición. El usuario debe determinar según el caso si un producto es adecuado para la finalidad deseada.

• Almohadillas de goma GN 148.2

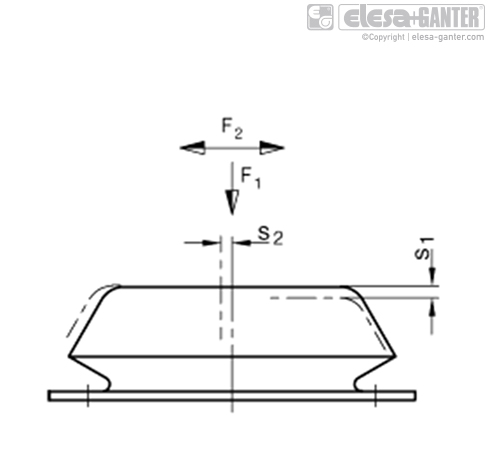

F₁ = Carga estática en dirección vertical (presión)

F₂ = Carga estática en dirección horizontal (empuje lateral)

s₁ = Compresión en dirección vertical (recorrido de muelle) bajo carga mediante F₁

s₂ = Compresión en dirección vertical (recorrido de muelle) bajo carga mediante F₂

Rigidez R:

Es la carga que provoca una compresión de 1 mm en los elementos antivibratorios (relación muelle)

La tabla siguiente da detalles de la carga estática máxima F, el valor máximo de compresión y la rigidez resultante R.

El método mostrado y los valores indicados a continuación permiten determinar el grado máximo de aislamiento de las vibraciones como un factor de la frecuencia de interferencia.

Términos

Frecuencia de interferencia [Hz]:

Es la frecuencia generada en una máquina, p. ej. el

Velocidad del eje principal de la máquina [rpm].

Carga estática F [N]:

Es la carga que actúa en cada elemento antivibratorio (pie de nivelación).

Grado de aislamiento [%]:

Es la medida de absorción de la frecuencia de interferencia (amortiguación).

Compresión s [mm]:

Es el cambio en la altura del elemento antivibratorio (recorrido muelle).

Rigidez R [N/mm]:

Es la carga que provoca ser a un elemento antivibratorio

comprimido 1 mm (recorrido muelle).



Determinar el pie de nivelación más adecuado y el grado máximo de aislamiento

Una vez que la carga estática F ha sido calculada, seleccionar un pie de nivelación de la tabla. Por favor, tenga en cuenta que la carga estática F deberá de estar tan cerca como sea posible de la capacidad de carga estática, pero sin excederla. La rigidez asociada R al pie escogido también se muestra en la tabla.

La compresión real se calcula usando la siguiente ecuación.

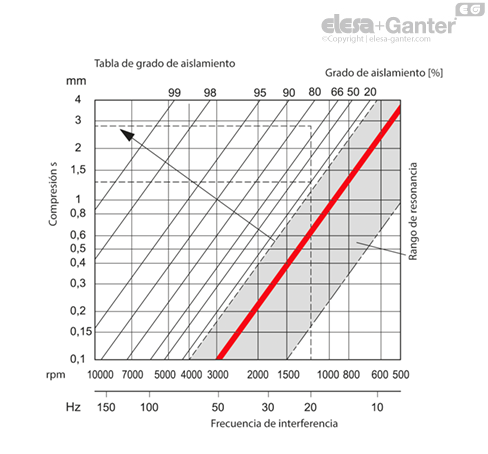

Comenzando desde la compresión real s calculada, se puede ver ahora el grado máximo de aislamiento como factor de frecuencia de interferencia en el gráfico superior.

Para optimizar el grado máximo de aislamiento, cambie el número de pies de tal manera que la carga estática F de cada pie de nivelación esté tan cerca como sea posible por debajo del valor de capacidad de carga estática mostrado en la tabla. Esto incrementará la compresión s de tal forma que, sucesivamente, se mejora el grado de aislamiento.

Por lo general, las frecuencias medias y altas se pueden aislar muy bien con una adecuada compresión.
