GN 148-A
GN 148
Pie de nivelación
Con elemento de amortiguación antivibratorio

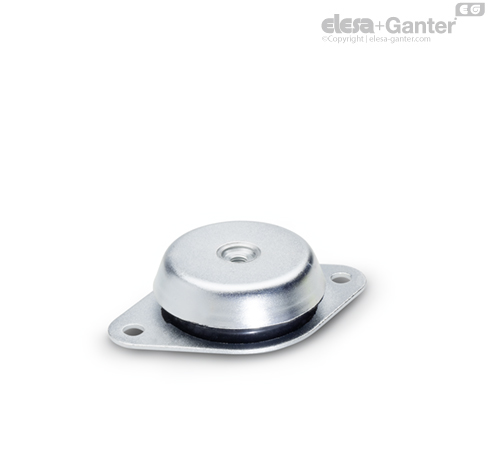

Con brida de dos agujeros
Con elemento de amortiguación antivibratorio
Con brida de dos agujeros
EspecificaciónInformaciónAccesorioInformación técnica (Términos)
Ejemplo de aplicación
Especificación
Tipos
- Tipo A: Con brida de dos agujeros (d1 = 60 / 90 / 113)
- Tipo B: Con brida de cuatro agujeros (d1 = 113 / 126)
N.º de identificación
- Nº 1: Sin bloqueo desprendible
- Nº 2: Con bloqueo desprendible
Elemento de amortiguación para vibraciones
Goma natural (NR)
Goma natural (NR) vulcanzada
Resistentes a temperaturas de hasta 80 °C
Dureza [Shore A ±5 °]
Suave 43
Medio 57
Duro 68
Chapa metálica
Cincado, azul pasivado
Casquillo roscado
Acero
Cincado, azul pasivado
Información
Los elementos de nivelación GN 148 están diseñados para soportar máquinas y unidades pesadas con aislamiento contra las vibraciones.
Esto tiene efectos positivos sobre la vida útil de las máquinas y además reduce la contaminación acústica.
La estructura permite absorber también las fuerzas horizontales. El diseño con bloqueo desprendible (Tipo 2) evita la destrucción de los pies de nivelación debido al desgaste por cargas de tensión excesiva.
Los datos relativos a la capacidad de carga son valores recomendados no vinculantes sobre los cuales no asumimos ninguna responsabilidad. No constituyen ninguna garantía general de calidad ni condición. El usuario debe determinar según el caso si un producto es adecuado para la finalidad deseada.
Accesorio
- Almohadillas de goma GN 148.2
Información técnica (Términos)
F1 = Carga estática en dirección vertical (presión)
F2 = Carga estática en dirección horizontal (empuje lateral)
s1 = Compresión en dirección vertical (recorrido de muelle) bajo carga mediante F1
s2 = Compresión en dirección vertical (recorrido de muelle) bajo carga mediante F2
Rigidez R:
Es la carga que provoca una compresión de 1 mm en los elementos antivibratorios (relación muelle)
Ecuación para calcular la rigidez: R = F / S
La tabla siguiente da detalles de la carga estática máxima F, el valor máximo de compresión y la rigidez resultante R.
El método mostrado y los valores indicados a continuación permiten determinar el grado máximo de aislamiento de las vibraciones como un factor de la frecuencia de interferencia.
| d1 | Dureza en grados Shore | Carga estática máxima F1 en N | Rigidez R1 en N/mm | máx. compresión s1, en mm | Carga estática máxima F2 en N | Rigidez R2 en N/mm | máx. compresión s2, en mm |
| 60 | 43 | 1100 | 340 | 3.2 | 2300 | 770 | 3 |
| 60 | 57 | 1750 | 550 | 3.2 | 3400 | 1130 | 3 |
| 60 | 68 | 2800 | 930 | 3 | 4000 | 1330 | 3 |
| 90 | 43 | 1500 | 430 | 3.5 | 3000 | 750 | 4 |
| 90 | 57 | 2800 | 800 | 3.5 | 5000 | 1330 | 3.75 |
| 90 | 68 | 4500 | 1290 | 3.5 | 7000 | 1870 | 3.75 |
| 113 | 43 | 3500 | 1000 | 3.5 | 4500 | 1290 | 3.5 |
| 113 | 57 | 6500 | 1860 | 3.5 | 7500 | 2140 | 3.5 |
| 113 | 68 | 10000 | 2860 | 3.5 | 11000 | 3140 | 3.5 |
| 126 | 43 | 7500 | 2140 | 3.5 | 9000 | 2570 | 3.5 |
| 126 | 57 | 12500 | 3570 | 3.5 | 15000 | 4290 | 3.5 |
| 126 | 68 | 19000 | 5340 | 3.5 | 22500 | 6430 | 3.5 |
Términos
Frecuencia de interferencia [Hz]:
Es la frecuencia generada en una máquina, p. ej. el
Velocidad del eje principal de la máquina [rpm].
Carga estática F [N]:
Es la carga que actúa en cada elemento antivibratorio (pie de nivelación).
Grado de aislamiento [%]:
Es la medida de absorción de la frecuencia de interferencia (amortiguación).
Compresión s [mm]:
Es el cambio en la altura del elemento antivibratorio (recorrido muelle).
Rigidez R [N/mm]:
Es la carga que provoca ser a un elemento antivibratorio
comprimido 1 mm (recorrido muelle).
Determinar el pie de nivelación más adecuado y el grado máximo de aislamiento
Primero, se debe de determinar la carga estática F para cada pie de nivelación. Para escoger bien los pies de nivelación e incluso la resultante de la distribución de la carga F, la carga estática se calcula usando la siguiente ecuación:
Fuerza del peso de la máquina [N] / Número de pies de nivelación = Carga estática F [N] / pie de nivelación
Una vez que la carga estática F ha sido calculada, seleccionar un pie de nivelación de la tabla. Por favor, tenga en cuenta que la carga estática F deberá de estar tan cerca como sea posible de la capacidad de carga estática, pero sin excederla. La rigidez asociada R al pie escogido también se muestra en la tabla.
La compresión real se calcula usando la siguiente ecuación.
Carga estática F[N] / pie de nivelación / Rigidez R [N/mm] = compresión real s [mm]
Comenzando desde la compresión real s calculada, se puede ver ahora el grado máximo de aislamiento como factor de frecuencia de interferencia en el gráfico superior.
Para optimizar el grado máximo de aislamiento, cambie el número de pies de tal manera que la carga estática F de cada pie de nivelación esté tan cerca como sea posible por debajo del valor de capacidad de carga estática mostrado en la tabla. Esto incrementará la compresión s de tal forma que, sucesivamente, se mejora el grado de aislamiento.
Por lo general, las frecuencias medias y altas se pueden aislar muy bien con una adecuada compresión.
