Especificación
Código de agujero
- Versión B: sin chavetero, sin sujeción
- Versión BK: sin chavetero, con sujeción
- Versión K: con chavetero, sin sujeción
- Versión KK: con chavetero, con sujeción
- Versión V: con doble cuadradillo, sin sujeción
- Versión VK: con doble cuadradillo, con sujeción
Código (tapa)
Empuñadura
Zamac ZD
- Plateado, RAL 9006, acabado texturizado SR
- Negro, RAL 9005, acabado texturizado SW
Tapita
Plástico, poliamida (PA)
Tornillo allen ISO 4762
para código de agujero BK / KK / VK
acero inoxidable
Información
Las palancas de maniobra GN 210 se utilizan para accionar ejes, por ejemplo, para cambiar de marcha y engranar embragues o accionar válvulas y cierres.
El par se transmite mediante una unión positiva, ya sea a través de una chaveta o de una llave de cuadradillo. Esto garantiza una posición angular definida entre el eje y la empuñadura. La posición angular se puede definir libremente utilizando palancas de maniobra con agujero liso.

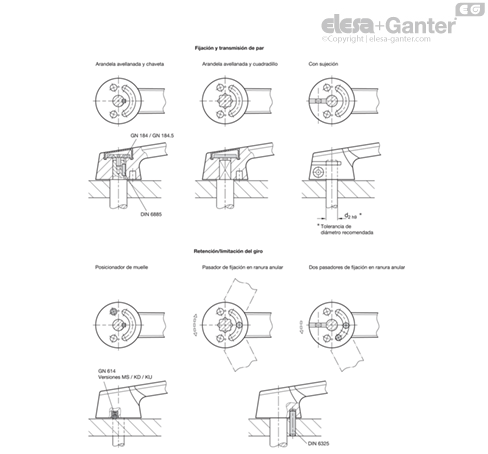

Las palancas de maniobra con chaveta o cuadradillo se pueden fijar axialmente con una arandela avellanada. Las versiones con sujeción pueden transmitir pares y fuerzas en ausencia de juego mediante un bloqueo de fricción, asegurando la carrera axialmente. Son fáciles de instalar y permiten un ajuste a posteriori.
El ángulo de rotación de las palancas de maniobra se puede mantener con posicionadores de muelle o limitar con pasadores de fijación. Se puede definir un ángulo de rotación específico de la aplicación utilizando dos pasadores de fijación.
