Especificación
Versión en acero
Tubo guía
Tubo DIN 2391
Acero, cromado SCR
Modelo en acero inoxidable
Tubo guía
Tubo DIN 2462
Acero inoxidable AISI 304 NI
Brazo
Acero respectivamente Acero Inoxidable
rodamiento de bolas
Tapita
Plástico
Información

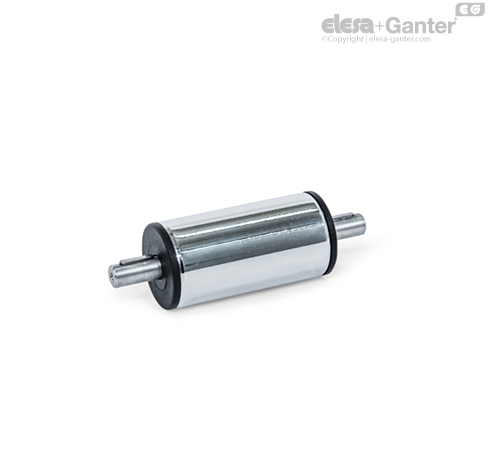

Las unidades de transferencia GN 391 se utilizan habitualmente junto con actuadores lineales. Están diseñadas para transferir el movimiento giratorio para utilizar los actuadores lineales en otro punto o posición.
Error: Error%20%231085
está diseñada para girar el eje de funcionamiento de los actuadores lineales (volante) 90° junto con un accionamiento del engranaje angular.
Al igual que en los actuadores lineales, se pueden montar indicadores de posición digitales.
Ejemplos de aplicación
Dos actuadores lineales de deslizamiento paralelo GN 291 se conectan mediante una unidad de transferencia GN 391.
La carcasa angular GN 298-W incluye los engranajes cónicos GN 297, y otra unidad transfer GN 391 conecta el volante con el sistema. El volante se coloca en posición de ángulo recto respecto al eje de movimiento.
Se mueven en paralelo dos conectores de actuadores lineales con brida GN 146.1. Estos dos actuadores lineales GN 291 están conectados con una unidad transfer GN 391.
El engranaje angular en T GN 298-T/-W incluye los engranajes cónicos GN 297, y otra unidad transfer GN 391 conecta el volante con el sistema. El volante se coloca en paralelo al eje de movimiento.
