GN 291-SCR
GN 291
Actuadores lineales
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
*habitualmente no disponible en stock
Tubo guía
Tubo DIN 2391
Acero, cromado SCR
Tubo DIN 2462
Acero inoxidable AISI 304 NI
*habitualmente no disponible en stock
Husillo con roscado trapezoidal
Acero inoxidable AISI 303
Tuerca del eje interno
Bronce
Tapa de extremo
Plástico
Además de las longitudes de carrera estándar especificadas en la tabla de abajo para actuadores lineales GN 291, también está disponible cualquier otra dimensión dentro de la longitud de carrera máxima.
Además de la amplia gama de conectores de abrazaderas de tubo, existen diversos componentes adicionales para el montaje del actuador lineal con el fin de crear unidades de correderas.

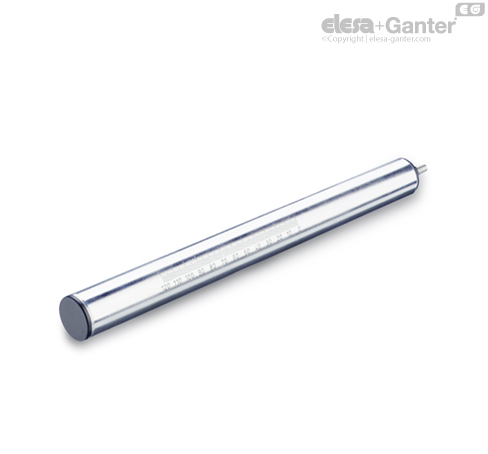

Para medir el movimiento y el posicionamiento de los carros, es posible el uso de indicadores de posición digitales y analógicos, y además se puede suministrar el tubo guía con una escala longitudinal grabada.
| Ø del actuador lineal | Fx en N | Fy en N | - | - | Fz en N | - | - | Mx en Nm | My en Nm | Mz en Nm |
| l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | - | - | - | ||
| 18 | 400 | 80 | - | - | 65 | - | - | 1.5 | 4.5 | 4.5 |
| 30 | 850 | 500 | 70 | 15 | 550 | 55 | 10 | 6.5 | 15 | 15 |
| 40 | 1100 | 2150 | 250 | 65 | 1900 | 150 | 50 | 15 | 42 | 42 |
| 50 | 1750 | 3100 | 650 | 150 | 3100 | 650 | 150 | 29 | 69 | 69 |
| 60 | 2600 | 4550 | 1500 | 400 | 4550 | 1400 | 350 | 45 | 125 | 125 |
Los datos de carga son aplicables a actuadores lineales GN 291, GN 292 GN 293 hechos de acero (SCR) o acero inoxidable (NI). Las fuerzas Fy y Fz especificadas causan una flexión del tubo guía de aprox. 0,5 mm.

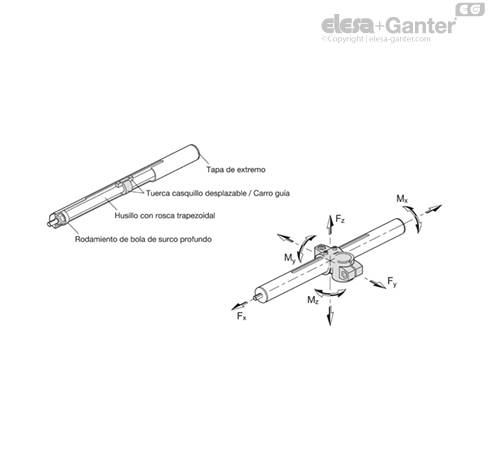

Una tuerca desplazable se mueve en dirección exial sobre el husillo de rodamiento de bolas de rosca trapezoidal del actuador lineal. El carro guiado garantiza la antirrotación y hace de conexión con los diferentes conectores para actuadores lineales. Los actuadores lineales han sido diseñados para accionamiento manual (volante).
La precisión de posicionado es de 0.2 mm / 300 mm de carrera, el juego máximo es de 0.1 mm.
Los tubos guía están disponibles en acero cromado (SCR) o acero inoxidable (NI) anticorrosión. Están hechos con la tolerancia de precisión para tubos de acero DIN 2391 o DIN 2462.
Hay disponible una gran variedad de diferentes componentes en nuestro programa de conectores de tubo para fijar en su base a los actuadores lineales, y para convertir a estos en conectores para actuadores lineales.
También existe la posibilidad de acoplar indicadores de posición digitales (DD52R / DD51) para medir el desplazamiento o el posicionamiento.
En aplicaciones donde haya grandes fuerzas de torsión Mx, se recomienda emplear actuadores lineales con tubo cuadrado o actuadores lineales de doble tubo.
Hay disponible una gran variedad de componentes del programa de conectores de tubo para estos tubos cuadrados. Los conectores para actuadores lineales están compuestos de elementos en dos partes, con la ventaja de que la precisión de los tubos cuadrados no tienen requerimientos especiales.
para longitudes estándarde carrera l1 de actuadoreslineales GN 291

| Ø del actuador lineal | l1 | l2 | l3 | z |
| Carrera | ||||
| (Longitudes estándar) | Longitud de escala o cifra más alta | |||
| 18 | 65 | 82.5 | 147.5 | 90 |
| 18 | 165 | 82.5 | 247.5 | 190 |
| 18 | 265 | 82.5 | 347.5 | 290 |
| 30 | 100 | 122.5 | 222.5 | 120 |
| 30 | 150 | 122.5 | 272.5 | 120 |
| 30 | 200 | 122.5 | 322.5 | 220 |
| 30 | 300 | 122.5 | 422.5 | 320 |
| 40 | 70 | 142.5 | 217.5 | 90 |
| 40 | 170 | 142.5 | 317.5 | 190 |
| 40 | 220 | 142.5 | 367.5 | 240 |
| 40 | 270 | 142.5 | 417.5 | 290 |
| 40 | 320 | 142.5 | 467.5 | 340 |
| 50 | 65 | 147.5 | 217.5 | 90 |
| 50 | 115 | 147.5 | 267.5 | 190 |
| 50 | 215 | 147.5 | 367.5 | 240 |
| 50 | 265 | 147.5 | 417.5 | 290 |
| 50 | 315 | 147.5 | 467.5 | 340 |
| 60 | 220 | 182.5 | 402.5 | 240 |
| 60 | 720 | 182.5 | 902.5 | 740 |

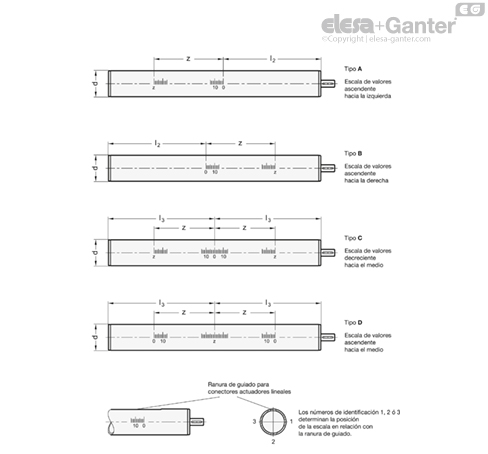

Graduación grabada con láser de precisión
Mientras que las escalas longitudinales GN 299 de los tipos A y B suelen utilizarse en combinación con los actuadores lineales GN 291 y GN 291.1, las escalas lineales de los tipos C y D se emplean por lo general con los actuadores lineales GN 292 y GN 293.
Las escalas longitudinales solo pueden solicitarse junto con actuadores lineales.
