Especificación
Tipos

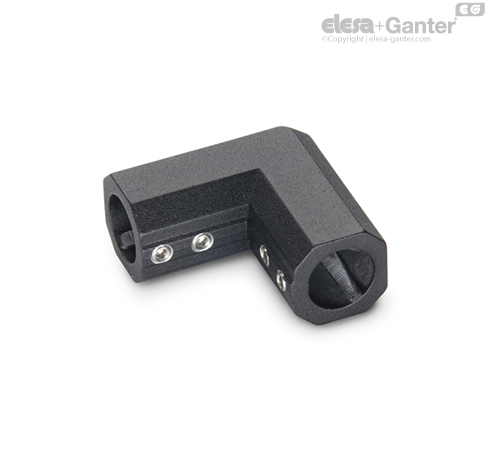

- Tipo W: Carcasa para engranajes angulares
- Tipo T: Carcasas para engranajes en T
Fundición de aluminio por gravedad
Revestido de plástico
RAL 9005, acabado texturizado SW
Tornillos de presión
Acero inoxidable
Información
Las carcasas GN 298 para engranajes angulares / en T se utilizan en combinación con ruedas de engranaje cónico GN 297 y actuadores lineales / unidades de transferencia. Los engranajes angulares / en T están diseñados para desviar 90° el movimiento giratorio de un actuador lineal / unidad de transferencia.
Con cada entrega se suministran más instrucciones de funcionamiento y especificaciones.
Montaje de actuadores lineales

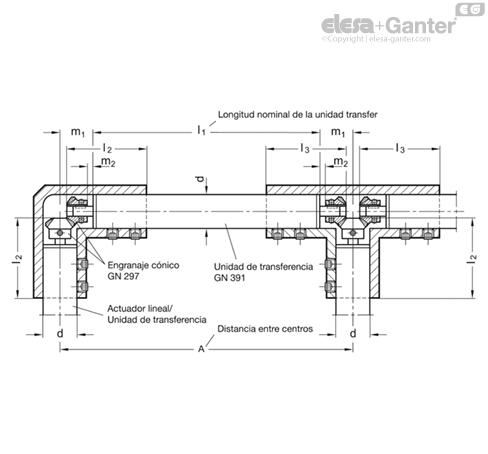

Montaje de actuadores lineales y unidades transfer con volantes de engranajes cónicos en carcasas GN 298
| d Ø Actuador lineal / unidad de transferencia | l2 | l3 | m1 | m2 | Engranaje cónico | Carcasa | Longitud de la unidad de transferencia GN 391: l1 = A - 2 x m1 |
| 18 | 41 | 40 | 20 | 4 | GN 297-17,5-K6 | GN 298-28-B18-W/T-SW |
| 30 | 58 | 57 | 26 | 1 | GN 297-26-K8 | GN 298-40-B30-W/T-SW |
| 40 | 75.5 | 73.5 | 32 | 1 | GN 297-35-K12 | GN 298-50-B40-W/T-SW |
| 50 | 90.5 | 87.5 | 32 | 1 | GN 297-35-K12 | GN 298-60-B50-W/T-SW |
Ejemplos de aplicación
Dos actuadores lineales de deslizamiento paralelo GN 291 se conectan mediante una unidad de transferencia GN 391.
La carcasa angular GN 298-W incluye los engranajes cónicos GN 297, y otra unidad transfer GN 391 conecta el volante con el sistema. El volante se coloca en posición de ángulo recto respecto al eje de movimiento.
Se mueven en paralelo dos conectores de actuadores lineales con brida GN 146.1. Estos dos actuadores lineales GN 291 están conectados con una unidad transfer GN 391.
El engranaje angular en T GN 298-T/-W incluye los engranajes cónicos GN 297, y otra unidad transfer GN 391 conecta el volante con el sistema. El volante se coloca en paralelo al eje de movimiento.
