GN 474.3-K Abrazaderas de montaje de ejes paralelos con eje ajustable Con dos empuñaduras y dos tornillos de cabeza Allen

Las abrazaderas de montaje de ejes paralelos con eje ajustable GN 474.3 se utilizan para el ajuste de configuraciones de medición o de prueba.

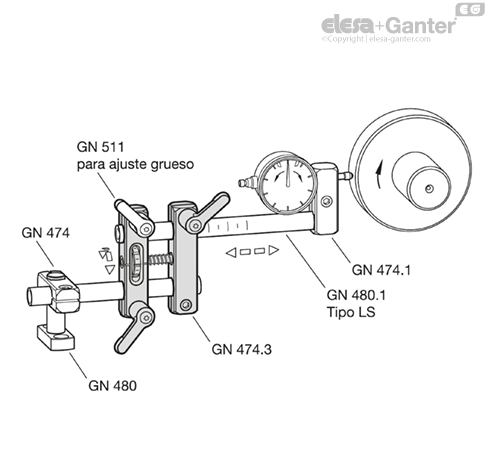

Para los ajustes gruesos en milímetros, se liberan dos puntos de fijación adyacentes para que la varilla pueda moverse rápidamente. Cuando se utilizan tubos/varillas de retención GN 480.1 en el tipo LS con graduación longitudinal, la graduación proporciona una orientación durante el preajuste.

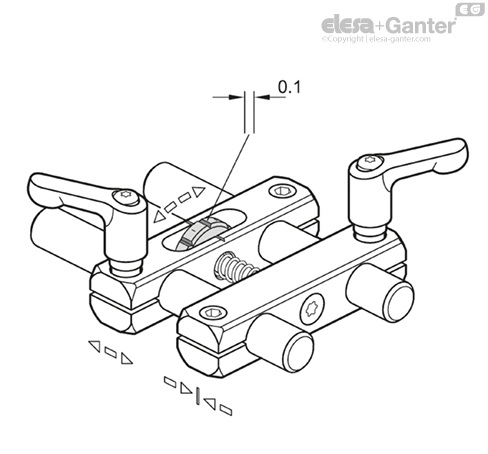

Para ajustes finos, se liberan dos puntos de fijación diagonalmente opuestos. La posición relativa de los tubos/varillas de retención se puede establecer entonces con la rueda de ajuste. La distancia de ajuste se puede leer en incrementos de 0,1 mm a partir de las graduaciones moleteadas Gracias al muelle integrado, el ajuste está exento de juego.

• Características del acero inoxidable
